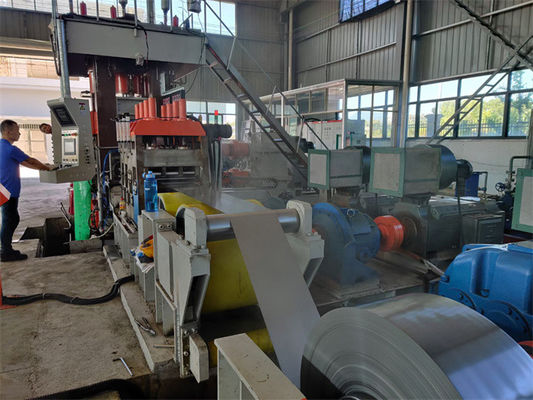

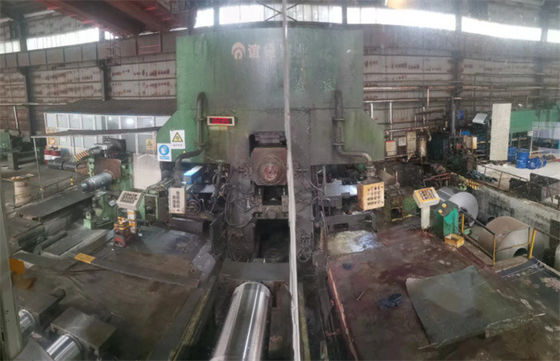

Напряжение выравниватель кожа проход 2Hi 4Hi Rolling Mill Линия для стальной катушки нержавеющей стали катушки

Напряжение выравниватель кожи проход 2Hi 4Hi Rolling Mill Линия для стальной катушки нержавеющей стали катушки

Введение

• Напряженный выравниватель (растягивающий изгибающий выпрямитель) может одновременно формировать продольную и поперечную деформацию тонких плит,тем самым полностью улучшая плоскость и свойства материалов тонких пластинИз-за изгиба напряжения, создаваемого изгибом, напряжение значительно уменьшается.Для достижения того же эффекта необходимо только 1/3 - 1/5 напряжения, необходимого для чистого растяжения.Более того, эффект выпрямления лучше всего.
• Скин-пасс:Холоднопрокатная и прожектованная стальная лента сглаживается путем проката, чтобы получить высококачественную форму пластины и улучшить ее механические свойства.Прокатная машина 4Hi, уменьшение толщины листового металла немного при меньшем давлении проката.

Преимущества нивелировщика напряжения:

1. Хорошая плоская форма листа может быть получена путем изгиба растяжения и выпрямления на нескольких роллах, волновые края, волновые формы и незначительные изгибы на поверхности листа могут быть полностью устранены,значительно улучшает плоскость тонкой пластины.
2. Преимущество для улучшения анизотропии листового материала.при глубокой обработке тонких пластин, неравномерная толщина каждой части из-за различных расширений может вызвать дефекты юбки, подобные кружевке, в проколотой части, что приводит к увеличению показателя отходов.Эта ситуация значительно улучшится..

Процесс работы:

Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading

Параметры:

• Материал: простая углеродистая сталь
• Прочность на подъем σ S ≤ 350 MPa, прочность на тягу σ b ≤ 450 MPa
• Спецификация материала:0.2·2.0×1000 мм
• Удлинение:0.4 ∼2.0% ((сухой тип) ∼1.0 ∼5.0% ((влажный тип)
• Толерантность сырых холодно прокатаных отжигаемых листов катушек соответствует национальному стандарту
• Спецификация материала для листов из катушек:
• Максимальный наружный диаметр катушки: 2100 мм,внутренний диаметр: Φ508 ((Φ610) мм
• Максимальная масса катушки: 20 т

Готовый продукт:

• Внутренний диаметр катушки: Φ508 мм, максимальная масса катушки: 15 т
• Максимальная прокатная сила:6000 KN
• Напряжение на коже: 120 КН
• Скорость прохождения кожи: ≤ 500 м/мин
• Скорость разворачивания/переворачивания: ≤ 500 м/мин
• Напряжение разворачивания/переворачивания: 30/40 KN
• Диапазон расширения матрицы рекрулера:Φ508 Φ485 мм ((Φ610 Φ590 мм)
• Высота проходной линии мельницы:1000 мм
• Направление питания:заказчик решает
• Общая установленная мощность:DC 1240kW,AC 75kW
• Площадь земли мельницы:21×10×5 м ((длина, ширина и высота)
• Только мельница с кожей высока, другие единицы ниже 2,5 м.

Состав:
