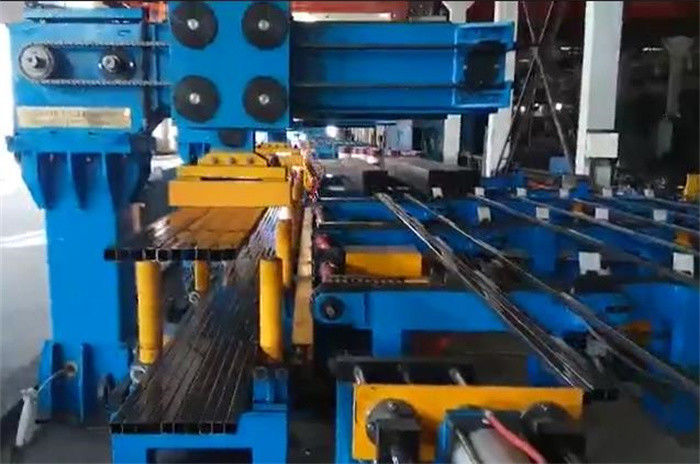

Полностью автоматическая машина упаковки электромагнита для делать стальной трубы ERW
Product Details
Полностью автоматическая электромагнитная упаковочная машина
,Машина для упаковки стальных труб ERW
Полностью автоматическая машина упаковки электромагнита для делать стальной трубы ERW
Модель: машина упаковки 219
- Круглое ½ трубы» до 8" (Ф21.4-219.2mm)
- Квадратное ½ ½» x» труб до 8" x 8"
- Прямоугольные трубы ½ 1" x» до 8" x 4"
-- Длина трубы: 4m to13m
С предохранением от PVC или нейлона для избежания трубы от быть поцарапанным.
| Старший. | Размеры трубы | Скорость | ПК в удерживание |
| 1 | ½» до 2" | 25m/min | 3pcs в удерживание магнита |
| 2 | ½ 2» до 4" | 20m/min | 2pcs в удерживание |
| 3 | 5" до 8" | 15m/min | 1pc в удерживание |
Составленный пакуя системного программного обеспечения в оборудованиях упаковки компьютера и механика.
Система упаковки компьютера:
1. Для много типов пакуя пачек требуйте, мы аранжируйте дисплей деятельности для удобной деятельности
для пакуя картины, см. ASTM, BS-EN, австрийские стандарты
2. Заполните данные каждого деталя на экране деятельности.
- 1)Первая страница классифицирована согласно изображениям связывает типы, шестиугольник, квадрат, диамант, etc.
- 2)Вторая страница классифицирована согласно диаметрам трубы, размерам.
- 3)Третья страница согласно частям трубы каждой пачки.
3. С функциями и стандартами:
·добросердечный и легкий для того чтобы работать
·interlink
·Экран касания Сименс
·PLC Сименс
·Электрический шкаф, панель оператора, проводка, соединения исполняет с NEMA 12/IP55
| Старший. | Блок | Qty |
| 1 | Труба схватывая прибор | 6Sets |
| 2 | Труба считая прибор | 1set |
| 3 | Слой поставляя прибор | 6sets |
| 4 | 主体机架 больших ЭВМ | 1set |
| 5 |
Штабелировать электромагнита и перекрестный двигая прибор |
6sets |
| 6 | Концы трубы одевая прибор | 1set |
| 7 | Получать корзину | 6sets |
| 8 | Перекрестная двигая тележка | 1set |
| 9 | Пачка получая таблицу ролика |
2 группы |
| 10 | Портативная пневматическая связывая машина | 1set |
| 11 | Перекрестные двигая цепи для хранить пачек |
5lines x 2sets |
| 12 | Электрический контроль | 1set |
| 13 |
Аксессуары установки: анкерные болты, исключите пусковые площадки утюга, трубопроводы, электрические провода и потребляемые части. |
1set |
Труба ERW подвергает спецификацию механической обработке:
| Модель | Размер трубы | Сварщик HF (KW) | Сила мотора (KW) | Скорость (m/min) |
| Фmm x mm | ||||
| HG16 | Ф (7-20) x (0.2-0.5) | 60 | 22 | 80-140 |
| HG25 | Ф (8-32) x (0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф (15-50) x (0.6-2.0) | 150 | 110 | 60-120 |
| HG50 | Ф (20-63) x (0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф (20-76) x (0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф (25-80) x (1.2-4.0) | 300 | 110x2 | 30-80 |
| HG89 | Ф (32-102) x (1.5-4.5) | 300 | 132 x 2 | 30-80 |
| HG114 | Ф (38-127) x (1.5-4.5) | 300 | 160 x 2 | 30-70 |
| HG125 | Ф (50-165) x (2.0-5.0) | 400 | 185x2 | 20-60 |
| HG165 | Ф (76-165) x (2.0-6.0) | 600 | 200x2 | 15-50 |
