Высокоскоростной AGC обратимый холодный прокатный станок Экономия электроэнергии для 201 304 катушки из нержавеющей стали

Высокоскоростной AGC обратимый холодный прокатный станок экономия электроэнергии для 201, 304 нержавеющей стали катушки

Сейчас время низкой маржи высокоэффективной стальной ленты прокат, конкурентоспособный завод холодной прокатки должен быть в состоянии сделать высококачественные холодно прокатаные стальные ленты по более низкой стоимости,Это требует высокоскоростной стабильной валовой мельницы, экономия энергии, экономия рулонов, экономия подшипников, и это означает, что можно получить больше возможных прибыли.

Энергосбережение и высокая производительность Реверсируемая холодная прокатная фабрика является конкурентоспособной на сталелитейных заводах по следующим причинам:

1. Уменьшающие соотношения двухпеременных передач: больший крутящий момент и напряжение для более толстого листа с более низкой скоростью проката, меньший крутящий момент и напряжение для тонкого листа с высокой скоростью проката, таким образом,Двигатели могут быть значительно меньше, и потребление энергии значительно снижается..
2. Инвестиции завода увеличиваются в редукторные коробки передач, но экономия энергии и гораздо меньший трансформатор в значительной степени компенсируют затраты и выгоду в течение длительного времени.
3. Движение мельницы более стабильно и долговечно, так как нагрузка на мельницу всегда находится в наиболее подходящей точке.
4. Если двигатели переменного тока могут быть использованы, то экономия энергии может быть на 10% меньше, чем у двигателей постоянного тока.
5. Наша энергосберегающая высокопроизводительная холодная мельница была протестирована на заводах клиентов, очень успешно и популярно.

В качестве примера можно привести 850 4Hi Reversible cold rolling mill для редукции листов из нержавеющей стали:

Процесс прокатки:

Гидравлический разгонятель →катушка загрузки катушки→накопитель с твердым мандролом→4х валовой мельницы ((включают входные и выходные прессы) -накопитель с твердым мандролом ((электрическое управление, система AGC, гидравлический,система тонкого масла)

Конфигурация

1. Гидравлическая система AGC управляется двухступенчатым компьютером. Она не только имеет функции постоянного пробела, постоянной силы проката, предварительного контроля/мониторинга толщины, но также имеет AGC напряжения.
2. Главный прокатный станок и левый и правый катушки приводятся в действие полным набором электронически управляемых двигателей постоянного тока Siemens (смешанная конструкция), питание SCR
3. Станция прокатки имеет систему гидравлического давления, систему регулирования гидравлического насоса, систему регулирования бокового толчка, положительный и отрицательный изгиб проката промежуточного проката,Система смазки процесса и система смазки оборудования
4. Левые и правые катушки принимают большое напряжение твердое барабан, напряжение цифровое управление
5. Процесс сцепления и сигнализация об отказе устройства управляются программируемым логическим контроллером (PLC) для автоматизации производственного процесса.
6. Прокатная машина имеет полное гидравлическое давление. Она имеет функции управления полным ходом второго контроля потока, отклонения регулирования управления, автоматического контроля предварительной загрузки, толщины предварительного контроля AGC,мониторинг толщины AGC, напряжение/скорость AGC, ускорение и замедление AGC компенсации управления, компенсации эксцентричности проката и базы данных прокатного процесса, отображения данных и управления работой,функция контроля качества продукции, автоматическая запись высокоскоростных данных, автоматическое создание отчетов, сигнализация об отказе и запись.
7. Система обнаружения, отображения и сигнализации о неисправности параметров процесса и ключевых параметров оборудования
8. Для смазки процесса используются система охлаждения эмульсией и система высокоточной фильтрации.
9. Системы защиты безопасности, такие как защита от перегрузки, защита от разрыва ленты и аварийная парковка, устанавливаются на прокатных заводах.
10. Жесткие зубчатые ресничные редукторы (точность 5-го класса) используются для левых и правых катушек и основных машин.TIMKEN используется для высокоскоростных подшипников вала, а Харбин / Вафандиан / Люоянгская фабрика подшипников используется для низкоскоростных подшипников вала.
11. Устройство использует двухступенчатое компьютерное управление для реализации управления производственным процессом.Параметры процесса в режиме реального времени и обнаружение ключа, дисплей и сигнализация
12. Быстрое регулирование высоты прокатной линии с помощью наклонного клина и шага
13. Быстрая смена рабочего ролика промежуточный ролик (около 8 минут)
14. Устройство использует импортированный лазерный велоциметр для контроля второго потока и улучшения скорости готового продукта, сохраняя код для измерения скорости
15. Напряжение единицы измеряется непосредственно импортированным тензиометром, управлением замкнутой цепью и цифровым дисплеем
16. Основные компоненты системы AGC высокого давления, системы сгибания и системы боковой прокатки используют импортные продукты;компоненты гидравлической системы низкого давления принимают известные продукты, произведенные отечественной импортной технологией.
17. Толщина единицы измеряется рентгеновским толщиномерами, изготовленными в Китае, кодер - P + F из Германии, а переключатель близости изготовлен SICK из Германии.
18. Рабочий ролик расположен радиально на боковой опоре ролика, что повышает жесткость и предотвращает боковое изгибание.которая удобна для изменения готового продукта на линии и отвечает требованиям нержавеющей стали.
19. Масло-воздушная смазка для подшипников подшипников

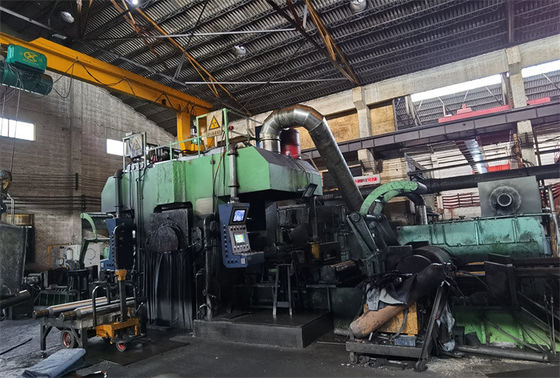

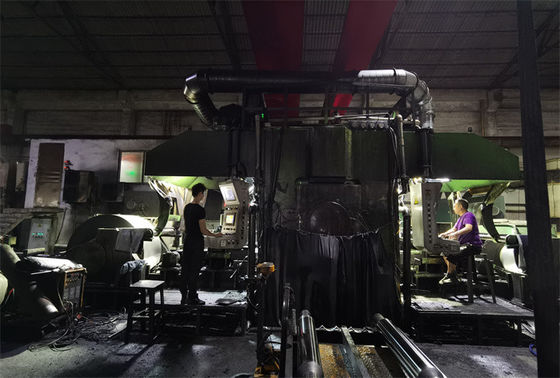

850 4Hi высоко гидравлический AGC обратный холодный прокат.
