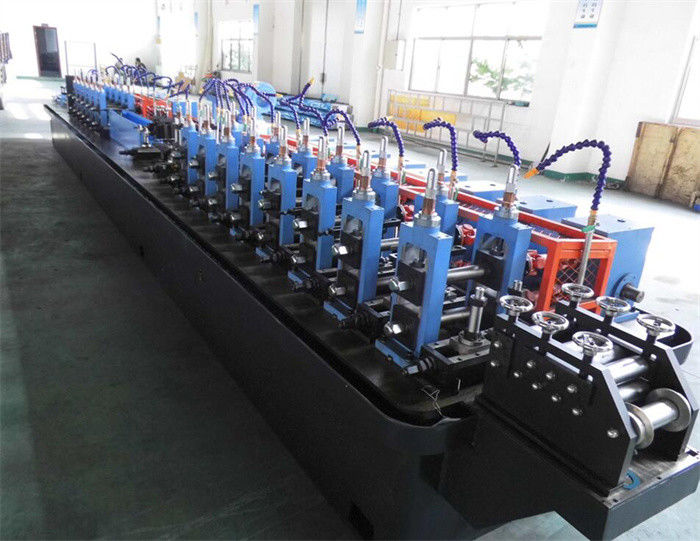

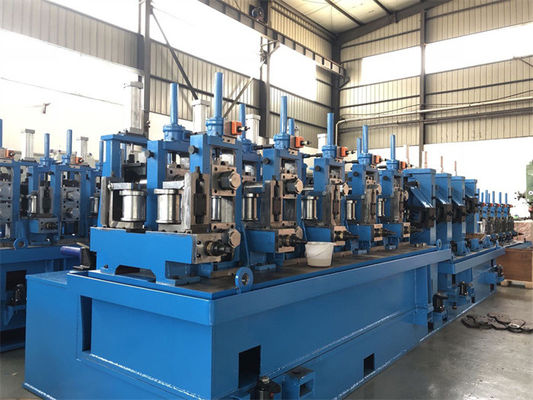

Труба ERW стальная делая машину с заваркой прямого шва высокочастотной
ERW сварило трубы можно использовать в структурном собирает, жидкостная передача, мебель, поля конструкции. Формировать и размер трубы выпрямляя блок ядра линии мельницы трубы, с высокочастотными сваривая швами пустой трубы между формировать и определением размера.
Наша сваренная производственная линия трубы может побежать быстро и ровно до 150m/min для меньше 2" трубы (50mm) делая, и над 100m/min для труб 2-4 дюймов (50-100mm).
Между тем, диаметр трубы ERW идет к огромному, как трубы 500mm круглые (квадрат 400x400), это требовать трубы формируя и определяя размер дизайн для сохранения роликов, в противном случае, свертывая цену инструментов будет очень высок. Автоматические механические регулируют ролики для изменения размеров трубы очень важны, для ручного пути будут слишком трудными.
Когда клиентам главным образом или только нужно квадратное или прямоугольные сваренные трубы, мы принимаем «сразу для того чтобы придать квадратную форму» формировать технологию, один набор совмещенных формируя роликов можем сделать все квадратные и прямоугольные трубки, удобный, эффективный и экономический.
Кроме формируя и определяя размер блоков, другие оборудования на производственной линии трубы uncoiler, ножницы и стыковая машина, аккумулятор, высокочастотный сварщик, летание увидели, свертывают таблицу и автоматический упаковщика.
Непрерывный процесс принятия трубы: раскручивающ, режущ и совместная заварка, аккумулируя, (пустая труба формируя, проводник шва, высокочастотная заварка индукции, выжимка шва, вне картавит выскабливать, полировать, охлаждать, определение размеров и голову турков выправляя), отрезок летания, свернуть упаковку таблицы.
Описание критического оборудования на линии мельницы трубы ERW:
1.Uncoiler: ручное или пневматическое расширение дорны 180 градусов двойные для катушки 2T
Гидравлическое расширение дорны 180 градусов двойные для катушки 3.5T
Гидравлический дорн расширения одного для 4-8T
Гидравлические двойные дорны напротив одина другого для 10-30T
петля 2.Accumulator: аккумулятор клетки для прокладки ≤3x150mm стальной
Горизонтальный спиральный аккумулятор во все случаи аккумулировать прокладки
машина 3.Pipe формируя и определяя размер:
| Модель |
Размер трубы |
Сварщик HF (KW) |
Сила мотора (KW) |
Скорость (m/min) |
| Фmm x mm |
| HG16 |
Ф (7-20) x (0.2-0.5) |
60 |
22 |
80-140 |
| HG25 |
Ф (8-32) x (0.35-1.3) |
100 |
45 |
70-130 |
| HG32 |
Ф (15-50) x (0.6-2.0) |
150 |
110 |
60-120 |
| HG50 |
Ф (20-63) x (0.8-2.5) |
200 |
160 |
50-100 |
| HG63 |
Ф (20-76) x (0.8-3.0) |
250 |
200 |
30-90 |
| HG76 |
Ф (25-80) x (1.2-4.0) |
300 |
110x2 |
30-80 |
| HG89 |
Ф (32-102) x (1.5-4.5) |
300 |
132 x 2 |
30-80 |
| HG114 |
Ф (38-127) x (1.5-4.5) |
300 |
160 x 2 |
30-70 |
| HG125 |
Ф (50-165) x (2.0-5.0) |
400 |
185x2 |
20-60 |
| HG165 |
Ф (76-165) x (2.0-6.0) |
600 |
200x2 |
15-50 |
пила вырезывания 4.Fly: вообще применения, горячее трение прерывая летание стиля увидели достаточно, последние годы пилы холодного вырезывания будут больше и больше популярными для отрезанных концов трубы ровны без заусенцев. Обе пилы летая зрелая технология.
таблица крена 5.Discharging и автоматическая упаковка
Клиенты могут выбрать: или каждая труба бежит на таблице и после этого падении крена в трубу собирая рамку, или трубы бегут и идут к пакуя таблице где трубы автоматически упакованы в пачку шестиугольника.
Конфигурация энергетической системы мельницы трубы
- 1.Pipe формируя и определяя размер мотором DC контролируемым водителем DC Parker
- 2. высокочастотное сварочное оборудование изготовлено в Baoding
- 3.Flying увидело что система управления Contor
- консоль оператора 4.One для uncoiler и аккумулятора
