Машины для резки тонкого калибра для литий-ионных батарей

Машины для резки тонкого калибра для литий-ионных батарей
Basic Properties
country of origin
Укси, Китай
Brand Name
Jinye
PRODUCT MODEL
(0,1-1) x1250
Trading Properties
MOQ
1 комплект
Packing
3 х 40 НС
period for dispatch
120 -150days
payment method
L/C, T/T
Supply Capacity
20sets в год

Product Details

Выделить:

Литий-ионные батареи

,

Линия резки тонкого калибра

,

Сверхточная режущая линия

Name: Машина для резки тонкого калибра сверхточная
Material: Кремниевая электросталь CRGO, CRNGO
Sheet Thickness: 0,1-1 мм
Sheet Width: 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆
Slitting Speed: 0-250 мпм
Slitting Quantity: 40 полос
Slit Width Tolerance: +/- 0,05 мм
Total Power: 300КВт
Land Area: 25м х 8м
Slitter Arbor: 180 мм
Recoil Mandrel: 508 мм
Tension Station: пара рулонов из ПУ
Product Brief
Линия продольной резки тонкого калибра Супер точность для производства литий-ионных аккумуляторов Сверхточная сверхскоростная линия продольной резки тонкого листа показывает производительность нашей компании, скорость может достигать максимум 300 м/мин, сверхточность означает, что полоски прорезаютс...
Product Description

Линия продольной резки тонкого калибра Супер точность для производства литий-ионных аккумуляторов



Сверхточная сверхскоростная линия продольной резки тонкого листа показывает производительность нашей компании, скорость может достигать максимум 300 м/мин, сверхточность означает, что полоски прорезаются линейно, с небольшими заусенцами, допуск ширины прорези в пределах 0,05 мм, толщина может быть от очень тонкой до минимальной. 0,05 мм, хотя обычно выше 0,10 мм. Приветствуем вас, чтобы предоставить ваши конкретные требования, тогда мы сможем предложить вам машину.



Персонажи:

  1. Седло для хранения рулонов: поместите готовый рулон на седло, тележка для рулонов (тележка) может подойти под рулон и поднять его, что сокращает время работы мостового крана и позволяет избежать повреждения стального рулона, если кран непосредственно поместит рулон на тележку.
  2. Тележка для загрузки рулонов: тележка для рулонов напольного или ямного типа обеспечивает эффективную загрузку рулонов на оправку размотки.
  3. разматыватель с одной оправкой: оправка с гидравлическим расширением подходит для бесшовной оправки диаметром 508 мм и может устанавливать дополнительные сегменты или резиновую втулку для размотки катушек с большим внутренним диаметром. Нагрузка на оправку варьируется в зависимости от размеров рулонов металла.
  4. Тяговый прижимной рычаг с головкой рулона, пластина для очистки кожуры: взаимодействуйте друг с другом, чтобы открыть головку рулона и отправить его в зажимной питатель.
  5. Пинч-питатель (передвижного типа): при нарезании резьбы направляет головку катушки вперед к продольной резке, в автоматическом режиме синхронно с продольной резкой непрерывно отправляет полосу в аккумуляторную петлю.
  6. 1# первая аккумуляторная петля в земле: подъемный мост с автоматической цепью двигателя вверх-вниз, позволяющий проходить тонкому листу на этапе заправки, в автоматическом режиме накапливает стальную петлю в петлевой яме для синхронизации подачи зажима и скорости резки, с электрическими глазами на стенках ямы для обратной связи.
  7. Прижимные ролики и боковая направляющая (передвижного типа): для горизонтального и вертикального направления стальной полосы по центру продольно-резательной машины. автоматическая регулировка боковой направляющей по ширине стальной полосы.

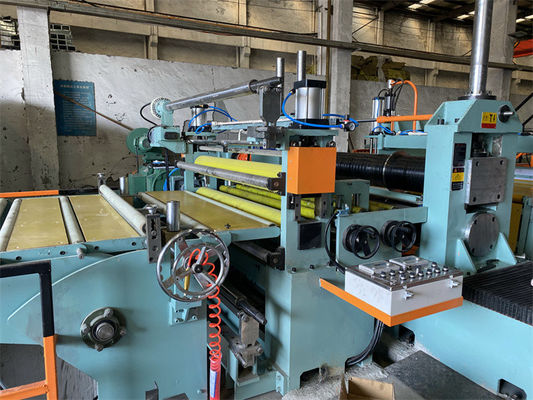

  8. Резальная машина: включает пару параллельных ножевых валов, одну подвижную стойку для продольной резки, одну фиксированную стойку для продольной резки, винтовой механизм, привод и трансмиссию, управляемые приводом переменного тока.
  9. Моталка для кромочного лома: автономный отдельный ветровой лом, лом свободно падает в яму.
  10. Ямка для аккумуляторной петли 2#: та же конструкция, что и яма для аккумуляторной петли 1#, чтобы гарантировать синхронную скорость резки и отдачи, прорезные полосы никогда не запутываются в петле.
  11. Блок измерения натяжения и скорости: гидравлический войлочный тип и двойной роликовый тип, обеспечивающий натяжение отдачи, кодирование измерения скорости линии перед отдачей.
  12. Дефлекторный ролик и предварительный сепаратор: перед отдачей отделите стальные полосы по порядку и в направлении направляющих полос, чтобы отмотать зажимы оправки.

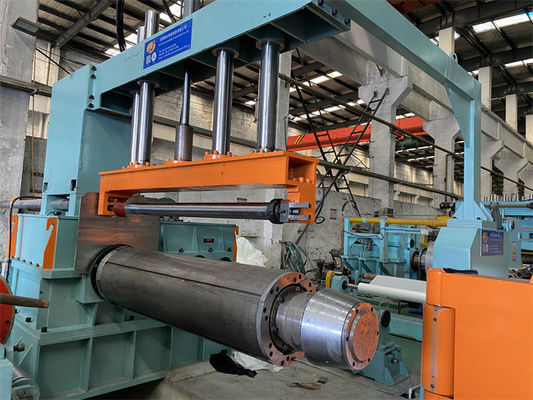

  13. Разделение плеча и намотки: бесшовная оправка, обеспечивающая хорошую отдачу, разница кромок ± 0,05 мм.
  14. Электрическая система управления: ПЛК для управления линией продольной резки, работающей на высокой скорости 300 м/мин.

Параметры:

Линия продольной резки 0,1-1 X 1250, 250 миль в минуту Параметры
Поступающие стальные рулоны ID508мм, 610мм, OD1800мм, вес катушки 20T
Готовые детские катушки ID508мм, OD1800мм, вес катушки макс. 20T
Ширина материнской катушки 300-1250 мм
Ширина детской катушки 10мм-100мм
Количество разрезаний 40 прорезей
Главные двигатели продольно-резательная машина 110 кВт + наматывающая машина 132 кВт
Нож для продольной резки ID205 x OD320 x 8/10 мм SKD11 HRC58-61
Оправка намотки Бесшовная оправка
Необязательный Быстрая смена продольно-резательных станков, разгрузочный турникет
Скорость резки 0-150-250 м/мин регулируемый
Конфигурация ПЛК, Inovance Drive, клапаны Rexroth
Точность резки

Ширина щели ±0,05 мм; Развал ±0,05 мм/м;

бор 3% толщины; выступ отдачи<0,3 мм





Машины для резки тонкого калибра для литий-ионных батарейМашины для резки тонкого калибра для литий-ионных батарейМашины для резки тонкого калибра для литий-ионных батарей
