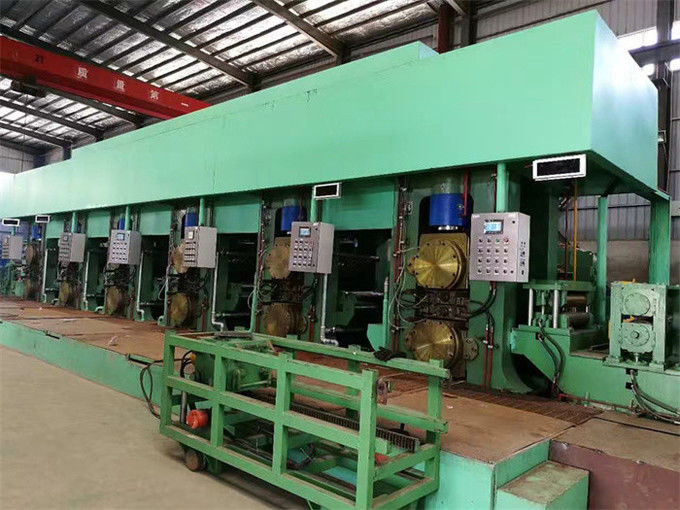

Высокоскоростное 4Hi 6Hi 6 стоит тандемная линия 750 стана холодной прокатки

Высокоскоростное 4Hi 6Hi 6 стоит тандемная линия 750 стана холодной прокатки
Basic Properties
country of origin
Wuxi, Китай
Brand Name
Jinye
PRODUCT MODEL
Тандем 750
Trading Properties
MOQ
1SET
Packing
8x 40HC
period for dispatch
120 -180дней
payment method
T/T

Product Details

Выделить:

6Hi 6 стоит тандемный стан холодной прокатки

,

Тандемная линия 550 стана холодной прокатки

,

Прокатный стан быстрого хода 4 hi

Name: Высокоскоростное 4Hi 6Hi 6 стоит тандемный стан холодной прокатки
Material: HRPO Q195 Q235
Input: 2-3 x 650mm
Output: 0.25-1.0 x 650mm
Rolling Speed: 550m/min
Work Roller: dia180 x 750
Backup Roller: dia650 x 730
Press Down: Гидравлический AGC
Total Power: 6000KW
Land Area: 40m x 15m
Product Brief
Высокоскоростное 4Hi 6Hi 6 стоит тандемная линия 750 стана холодной прокатки Состав Гидравлическое uncoiler расширения Гидравлические ножницы, сваривая таблица Горизонтальный спиральный аккумулятор вход обрабатывая таблицу (включите крен напряжения) мельницы 4hi 6hi, 1#-2#-3#-4#-5#-6# Гидравлические ...
Product Description

Высокоскоростное 4Hi 6Hi 6 стоит тандемная линия 750 стана холодной прокатки



Состав

  1. Гидравлическое uncoiler расширения
  2. Гидравлические ножницы, сваривая таблица
  3. Горизонтальный спиральный аккумулятор
  4. вход обрабатывая таблицу (включите крен напряжения)
  5. мельницы 4hi 6hi, 1#-2#-3#-4#-5#-6#
  6. Гидравлические резервные ролики изменяя прибор (6sets)
  7. прибор ролика работы изменяя (2sets)
  8. таблица обработки выхода (гидравлические ножницы)
  9. катушка discharging автомобиль
  10. Нормальная гидравлическая система давления
  11. Гидравлическая система 1Set AGC
  12. Маслогазовая смазывая система 1Set
  13. тонкое масло смазывая станцию 1Set
  14. Обрабатывайте смазывать станцию (клиент подготавливает)
  15. Электрическая система управления 1Set
  16. система датчика толщины, 2sets

Подача:

Uncoiler→Shear, сваривая выход → мельницы таблицы table→Horizontal спирали accumulator→entry обрабатывая (включите крен напряжения) →1# 4hi mill→2# mill→3# mill→4# mill→5# mill→6# обрабатывая →recoiler→Coil таблицы (включите ножницы) разгружая автомобиль



Параметры:

Сырье
Q195, Q215,08Al, 20#, Q235, SPHC, SPHD, SPHE
strength≤ 610N/mm2 strength≤ 360N/mm2 выхода растяжимое
ширина толщины x 2-3mm (550-650) mm
ID508mm OD1800 максимальное 10T
Законченный продукт
0,25 X 500 -650mm -1.0mm
ID508 X OD1800 x 10T
750 мельница 4Hi 6hi 6heads тандемная
ролик работы φ180-φ170×750mm
ролики φ650 ~φ620× 730mm резервные

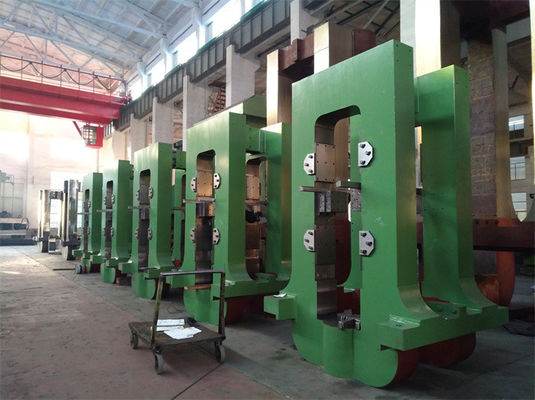

столбцы мельницы: 400mm x 460mm
Цилиндр AGC гидравлический: D700/500× 80mm
Главный мотор: 850KW x 6sets
Вал привода: SWC390-1700
Максимальная свертывая сила: 6500KN
Максимальный свертывая вращающий момент: 55KN.M
Свертывая скорость: максимальное 560m/min





Гидравлическая система AGC:

  • Электрогидравлический клапан сервопривода: 609 заведение, масляный бак нержавеющей стали и трубы.
  • Включите насос, танк, охладитель, фильтр, аккумулятор энергии, подогреватель, группы клапана, датчик смещения, датчик давления, программное обеспечение AGC и шкаф компьютера, etc.
  • Давление системы: 31.5MPa
  • Регулируемое работы pressure≤18-21MPa stepless
  • Максимальный отжимать вниз со скорости
  • анти- нося гидравлическое масло 46#
  • Cleanness масла в системе: NAS7
  • Температура oi: 45±10℃
  • Cleanness масла фильтруя в трубопроводах: 10um
  • Cleanness масла фильтруя перед клапаном сервопривода: 3um
  • Cleanness возвращенного масла фильтруя: 10μm
  • Потребление охлажденной воды: 11m3/h
  • Давление охлажденной воды в циркуляции: 0.4Mpa
  • Электронагреватель: 3×2kW

Электрическая система управления:

  • Мост Сименс 6RA80 2 скорость магнита 4 квадрантов слабая регулируя систему, управление ответа PLC Сименс программируя.
  • Оптический кабель или кабель profibus подключают модули для того чтобы осуществить сообщение, с напряжением присоединяясь внутри.
  • Постоянн свертываясь спиралью напряжение с диаметром наматывания увеличивая и отслеживать напряжение.
  • Одна главная форточка, 2 панели оператора, консольная панель на мельнице 1#, с настоящим, скорость, дисплей напряжения.
  • Система управления включает programmable регулятор, экран касания, насос, привод, осмотр сигнала, etc., для того чтобы показать параметры машины, идущее государство и анализ недостатка, с давлением, датчики положения присоединяясь в контуре управления.
  • Недостаток приходит вне, освещение сигнала тревоги и звучащ для того чтобы напомнить и позже анормалный сигнал 5mins показывает вверх

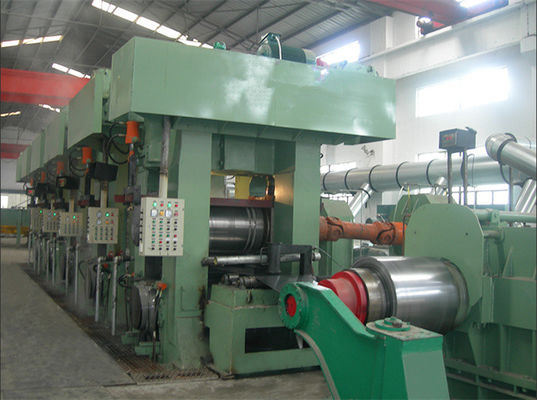

Высокоскоростное 4Hi 6Hi 6 стоит тандемная линия 750 стана холодной прокатки
