Линия высокоскоростного светлого датчика обрабатыванная изделие на определенную длину для стального листа
Обрабатывать изделие на определенную длину листа катушки металла важный лист катушки обрабатывая для того чтобы сделать плоские стальные листы в частях, мы изготовитель линии машины металлического листа обрабатыванной изделие на определенную длину, поставляли обрабатыванные изделие на определенную длину линии до около 30 стран, приходя листы катушки могут быть горячекатаные, холоднопрокатные, гальванизированные стальные листы, лист нержавеющей стали, алюминий в листах, светлый лист датчика требует отлично выравнивать и быстрое вырезывания. Плоскостность +/-1mm листа, быстрый стоп режа 2m x 28pcs/min, вырезывание 2m мухы x 40pcs/min.
Высокоскоростные шоу в непрерывном ходе разровнителя, питаться длины сервопривода и быстрых пневматических ножниц, штабелируя скорость следуют приходя отрезанные листы, для 2mm x 1250 катушек x 15T, оно принимают 20minutes для того чтобы отрезать, о катушке 40minutes одно.
План
2 набора свертывают спиралью подготовку седловины, одиночного uncoiler дорна с задним натяжением, прессы катушки главных и peeler, 4 высокий разровнитель, петля ямы, центральный проводник, отладка длины сервопривода с киносъемкой, ножницами, таблицей пояса доставки, один или два штабелеукладчиком наборов.
Состав
- Сверните спиралью седловину, катушки магазина один или два для положения боевой готовности, нагрузки 20T
- Автомобиль катушки нагружая. катушка нагрузки на дорн uncoiler, подниматься up-down и идти fwd-bwd.
- Одиночное uncoiler дорна: гидравлический дорн для стандартного Ф508mm, мотор расширения заднего натяжения установлен для стабилизированный раскручивать и выравнивать, централизующ основание uncoiler для обеспечения центра катушки на ceterline.

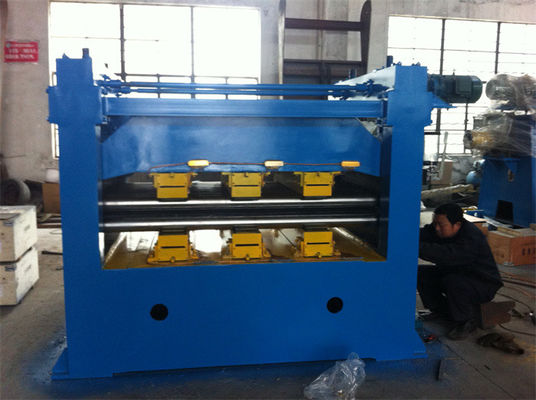

- Разровнитель 2+15 роликов: 4Hi, 4 ролика строк резервных, DC 75KW.
- измерение длины 7Servo (или withFilm прокатывая): Длина сервопривода измеряя (2+5+2 ролика управляемого мотором и регулятором сервопривода), с PU покрыла ролики щипка для прокатывать фильма
- Пневматические быстрые ножницы стопа: вырезывание от вниз, который нужно поднять, более низкая в-образность расшатанного вала лезвия.
- Ленточный транспортер: транспортируйте законченные листы к штабелеукладчику

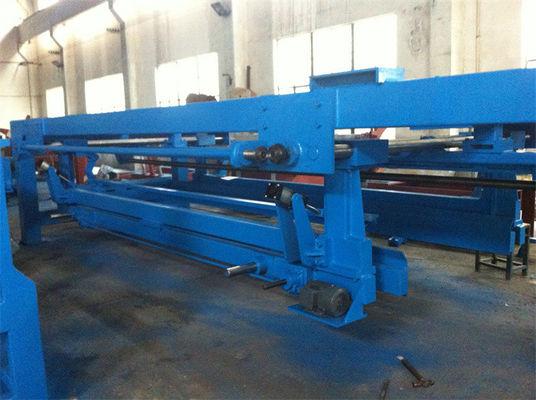

- Штабелеукладчик: штабелировать нагрузку 5T.
- Автомобиль листов: поставьте листы вне, тогда пакующ. могут быть 2 автомобиля, одного работая и другого ждать.
Параметры:
| Высокоскоростной светлый датчик обрабатывает изделие на определенную длину |
Параметры |
| Стальная толщина листа катушки (mm) |
0.2-1.5mm, 0.25-2.0mm, 0,3 -3.0mm, 0.4-4.0mm |
| Стальная ширина листа катушки (mm) |
600mm, 1000mm, 1250mm, 1600mm |
| Раскручивая нагрузка (MT) |
10T, 15T, 20T |
| линейная скорость (mpm) |
80m/min |
| Режущ точность (mm) |
±0.50mm /2m в длине
|
| Выравнивать точность |
≤±1.0mm/m2 |
| Резать заусенцы |
≤3% из толщины |
| Штабелировать точность |
≤1.0mm в ширине, ≤1.5mm в длине, |
| Полная сила (KW) |
100KW | 130KW | 150KW |
| Территория (l x w) |
25m x 10m |
Наши клиенты обрабатыванного изделие на определенную длину высокоскоростного:
в Малайзии, KSA, ОАЭ, Нигерии, Алжире, США, России, Эфиопии, Египте, etc.

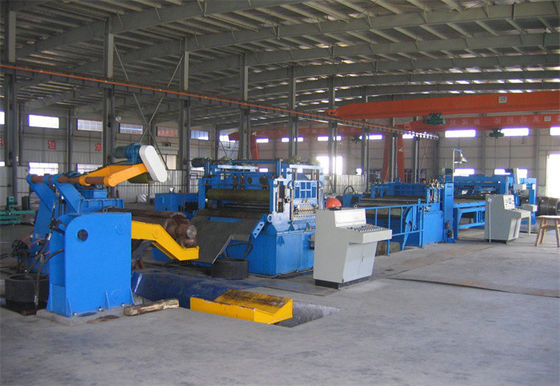

Фото:
