Алюминиевая линия вырезывания катушки листа летает двигать режет обрабатыванный изделие на определенную длину свертывает спиралью линию

Алюминиевый листовой муха движущейся стрижки резать до длины линии машины

Алюминиевые листы в катушках (диапазон 0,15-6,0 мм, алюминиевые листы более 10 мм, особенно более 25 мм в кусочках) более мягкие по телу и гладкие по поверхности, могут быть чистым алюминиевым или алюминиевым сплавом.чаще всего 1xxx, 3xxx, 5xxx, 7xxx серии алюминиевых листов. Различные свойства алюминиевых листов сильно различаются, как правило, прочность выброса ≥65Mpa, прочность на протяжение 170-305Mpa Листы катушек могут быть полностью мягкими ((О состояние),полутвердые ((H24), полная твердость ((H18).

Спецификация алюминиевого листа

Свойства алюминиевого листа:

Персонажи:

Алюминиевая катушка лист резать на длину линии должна быть мухи резки типа, либо вращающейся стрижки или движущейся стрижки, резка не повлияет на лист вперед

1. непрерывно сглаженный алюминиевый лист без рулового знака
2. Стойкость нажатия сервозащитника повредит поверхности листа, мухореза не требует остановки.
3. Система сборки получает лист по кусочкам, не повреждая его, сборщик может быть одним или двумя наборами в зависимости от скорости линии.
4. 6 hi выравнивающий аппарат, подходящий для выравнивания мягких алюминиевых листов с высокой точностью
5. Автоматический контурный разворачиватель эффективен и точен, подходит для алюминиевых катушек.

Состав

• 1.Coil хранить седло, хранить один или два алюминиевых катушек
• 2- Коулин загрузка вагон. взять катушку из седла и загрузить катушку на развертыватель
• 3.Одномоторный разворачиватель: гидравлический разворачивающий мотор для стандартного Ф508мм, централизованное регулирование с помощью гидравлической системы, с бумагами.
• 4.Глава катушки скручивающий ролик, лопаточная плита для очистки: открыть голову катушки от разворачивателя и отправить в кормушку

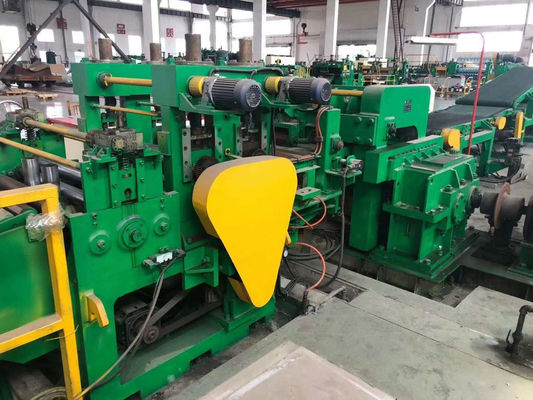

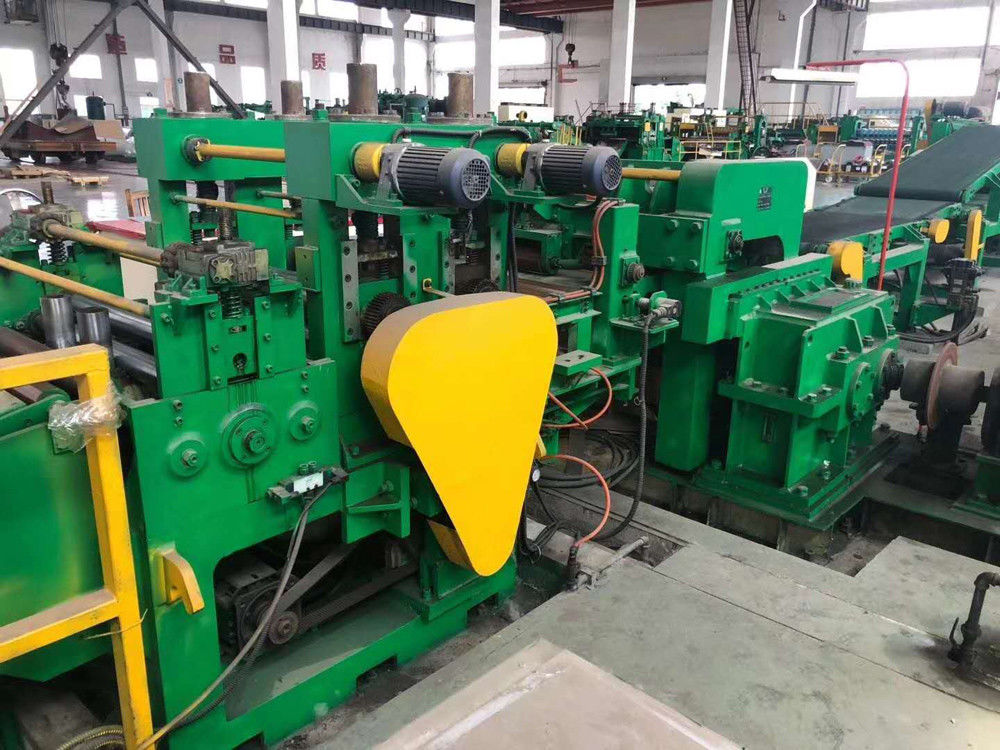

• 5.2+17 Роликовый выравниватель: 6Hi, 2 слоя рабочих роликов, 2 слоя средних роликов и 2 слоя резервных роликов, обратное напряжение полезно между выравнивателем и разворачивателем.
• 6.Акумулятор ямы или передатчик рулового стола: яма аккумулировать лист в яме, чтобы обеспечить более равномерную непрерывную работу, передатчик рулового стола также работоспособны в синхронном стрижке.
• 7. пары двойных роликов, с серво измерения длины (и пленки ламинирования): Серво измерение длины ((пары роликов или 2 + 5 + 2 роликов конструкции, приводящихся сервомотором и контроллером),с полиэтиленовым покрытием для ламинирования пленок

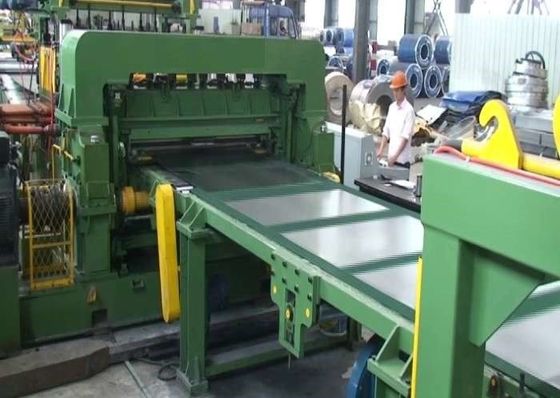

• 8- сдвиг на лету, с направлением винтовой стержни: частота резки относится к длине листа, гидравлическая резка снизу вверх.
• 9.Конвейер на ремне: транспортировка готовых листов к сборщику
• 10.Складщик: прием листов по частям и складирование на подъемном столе, нагрузка 5Т.
• 11.Листы Автомобиль, выходной стол: доставка листов, затем упаковка. может быть два автомобиля, один работает, а другой ждет.
• 12Гидравлическая система: 11КВт насос передач обеспечивает давление 12МПа.
• 13.Электрическая система управления: один электрический шкаф и две панели оператора ((одна консоль для сервоизмерения, PLC, HMI и свертывания, одна для разворачивания и выравнивания) с полными и безопасными функциями)

Параметры:

Процесс оформления:

Фото:
