Алюминиевая катушка Аль фольга продольная режущая линия машина 0,15 -1,5 х 1600

Алюминиевая катушка Аль фольга продольная режущая линия машина 0,15 -1,5 х 1600


Алюминиевая катушка алюминиевая фольга продольная режущая машина специально разработана для процессов разворачивания, продольной резки и обмотки алюминиевых катушек,особенно резка алюминиевых катушек O-состояния (Al2Q3)Алюминиевый материал легкий, тонкий и мягкий, с очень высокими требованиями к точности резки и точности катушки.отражающий уровень точности производства оборудования

Вся линия резки включает в себя платформу для хранения, мобильный разворачиватель, переднюю яму для хранения, мобильное боковое руководство, машину для резки дисков (доступны двойные резки), автономную машину для обмотки краев,Нет, нет..2 хранилище петли, предварительное разделение, станция напряжения (пластинка + тип двух роликов), задняя стрижка, измерительный дефлекторный ролик, устройство для разделения прессы, отталкиватель и разгрузочный вагон.Среди них, уровень конструктивного проектирования и конфигурации каждой части должен достигать высокого уровня точности для достижения требований высокоскоростной точной резки и обмотки

Особенности оборудования:

1Эта линия резки полностью учитывает защиту поверхности листового металла: вентиляторный блок барабана разворачивания использует зубчатое перекрытие.пресс-роллер и переходный ролик являются обоими обернутыми резиновыми роликами, а рекуйлер имеет бесшовную обмотку.

2Мост пересечения входной петли является подъемным типом, включая устройство питания в форме дуги, и ультразвуковое обнаружение обеспечивает достаточное и гибкое хранение материала.

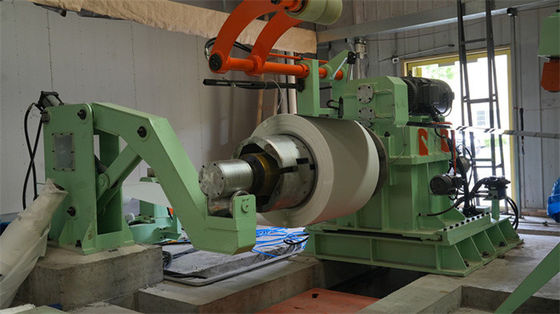

3Гидравлическое расширение и сжатие матраца разворачивателя, автоматическое центрирование, пневматическое торможение и активное подача в петлю хранения.

4Мобильная боковая станция направления включает в себя приемные, зажимающие и стригущие машины, которые могут не только подключить голову разворачивания, чтобы обеспечить подачу материала к резчику диска,но также удовлетворить активное питание в хранилище ямы.

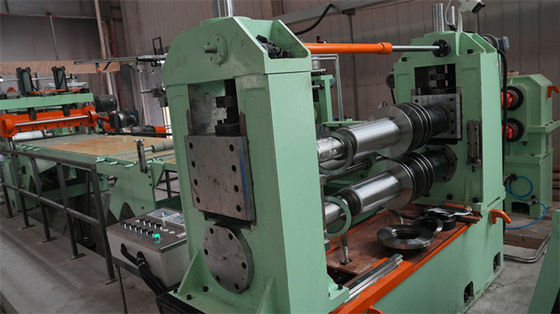

5. Продольное резение Слиттер: дисковые лопатки, параллельное резение верхнего и нижнего валов лезвия, сервопрессы верхнего вала лезвия с помощью шарового винтового подъемника, электронный линейник, управляющий точностью подъема,Устройство, обеспечивающее точность противоосевого движения и устранение высоты подъема, с осевым движением вала лезвия в пределах 0,005 мм.

6Машина для обмотки окраин: окраин свободно падает в яму и вытаскивается из ямы для сбора в ролики.Есть пленка давления на переходный стол для предотвращения хвоста от падения в петлю.

7. Механизм разделения полос: Упорядочить положение полос, разделяющих части диска в соответствии с размером полос, и убедиться, что полосы разделены аккуратно через три раза разделения.

8Напряженный стол, в дополнение к напряжению пластинки, оснащен двойным роликом, сервоуправляющим напряжением, стабильным и регулируемым напряжением с высокой точностью.

9. Ролик для измерения скорости: диаметр ролика относительно большой, и он подвергается измерению скорости и повороту полос для адаптации к углу обмотки и требованиям регулирования скорости.

10Механизм разделения нажатия: гидравлическая колонна направления напрямую нажимает вниз, и равномерное давление пассивно повышается, обеспечивая аккуратное и надежное разделение полос.

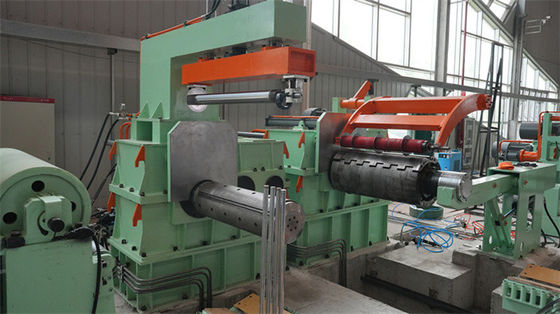

11. Бесшовный отталкиватель мандрола: двойной челюсти бесшовный барабан, внутренний блок расширения является интегрированным рукав, с хорошей жесткостью и высокой точностью; переменная частота постоянного контроля напряжения.

Состав и параметры:
