Линия мельницы холодной прокатки AGC AFC APC тандемная с раскручивать CPC

Линия мельницы холодной прокатки AGC AFC APC тандемная с раскручивать CPC
Basic Properties
country of origin
Wuxi, Китай
Brand Name
Jinye
PRODUCT MODEL
AGC 750
Trading Properties
MOQ
1SET
period for dispatch
180 -260days
payment method
T/T

Product Details

Выделить:

Мельница холодной прокатки APC тандемная

,

Мельница холодной прокатки AFC тандемная

,

Прокатный стан AGC с раскручивать CPC

Name: Линия мельницы холодной прокатки AGC/AFC/APC тандемная
Material: Углерод стальное HRPO
Input: 2-3 x 650mm
Output: 0.25-0.8 x 650mm
Rolling Speed: 360m/min
Work Roller: dia 210 x 750
Backup Roller: dia 650 x 730
Thickness Control: Гидравлический AGC, AFC, APC
Total Power: 5000KW
Land Area: 60m x 15m
Product Brief
Линия мельницы холодной прокатки AGC/AFC/APC тандемная с раскручивать CPC Состав: Гидравлическое расширение Uncoiler один набор щипок 2-крена, 5-крен выправляет набор прибора одного Заварка и резать набор прибора одного тип спиральный набор пола петли одного Вход обрабатывая набор платформы одного Г...
Product Description

Линия мельницы холодной прокатки AGC/AFC/APC тандемная с раскручивать CPC



Состав:

  1. Гидравлическое расширение Uncoiler один набор
  2. щипок 2-крена, 5-крен выправляет набор прибора одного
  3. Заварка и резать набор прибора одного
  4. тип спиральный набор пола петли одного
  5. Вход обрабатывая набор платформы одного

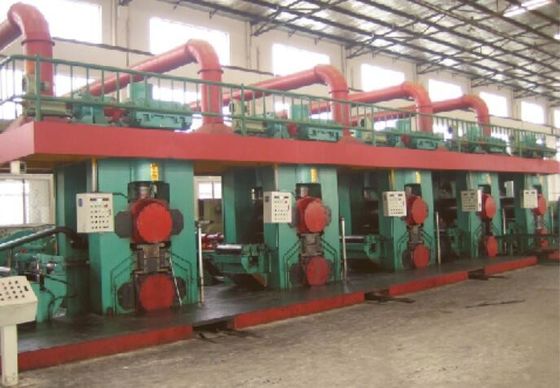

  6. Главная мельница: 6 станов холодной прокатки наборов 4Hi
  7. Наборы датчика толщины 6
  8. Наборы метра напряжения 5
  9. Выход обрабатывая набор платформы одного
  10. Гидравлическое расширение Recoiler: Один набор
  11. Местная работая коробка: 6 наборов
  12. Центральный набор работая консоли одного
  13. Гидравлическая станция: 3 набора
  14.
  15. Тонкие наборы станции 2 масла
  16. Набор системы охлаждения одного Emuslfied

Подача:

Гидравлический нагружая 5-крен uncoiler→ расширения экипажа →Hydraulic выправляя → машины сваривая и режа →output мельницы platform→ обработки входного сигнала platform→ главное 6 стана холодной прокатки наборов 750 4Hi) (обрабатывая расширение Recoiler→ platform→ гидравлическое гидравлическое разгружает экипажа



Параметры:


Материалы прокладки металла:

Сталь углерода (Q195, Q235,08AL)

HRPO, сталь черноты HR,
После промежуточного отжига
ID катушки: 508 mm;
Катушка OD: максимальные 1800 mm
Вес катушки: максимальные 12 000 kg
толщина прокладки: 2 до 3mm;
ширина прокладки: 550 до 750 mm;
Законченная техническая характеристика изделия:
ID катушки: 508 mm;
Катушка OD: максимальные 1800 mm
Вес катушки: максимальные 12 000 kg (
Законченная толщина прокладки: 0,25 до 0.8mm;
Ширина прокладки: 550 до 750 mm;
Законченная точность продукта:
Разница в толщины в продольном направлении (в стабилизированной завальцовке):
<±0.005mm (d<0>
Параметры машины:
Максимальная свертывая сила: 7000KN;
Максимальная линейная скорость: 360 m/min;
Заправочная скорость: 20 m/min;
Уменьшение толщины:
Уменьшение толщины Макс до 90% (меняя согласно стальным свойствам прокладки)
Напряжение свивать: kN 70
Мотор Recoiler: DC 430KW
Диаметр φ210mm ролика работы - 200mm;
Резервный диаметр φ650 -620mm ролика;
Раздел столбцов мельницы: 350 x 450mm;
Резервный подшипник ролика: FCD72104380
Раскручивая диаметр дорна: 508mm
Диаметр дорна свивать: 508mm
Зазор максимального открытия между роликами работы: 70mm
Гидравлическое систематическое давление для цилиндра прессы-вверх гидравлического: Mpa 25
Гидравлическое давление для ролика гнуть, среднего ролика перенося, баланса, нажатия стороны: 21Mpa
Нормальное гидравлическое давление: 10Mpa;
Мотор свивать: 430KW;
Главный мотор мельницы: 700KW x 6

Управление AGC:

Автоматическая система управления толщины составлена датчика толщины, электрического шкафа контроля, привода для того чтобы выпрямить отступление толщины. Датчик толщины непрерывно измерить толщину прокладки, один бортовой дисплей и записать отступление толщины, сигнал отступления толщины входного сигнала другой стороны к электрическому контролю. Дело шкафа контроля с сигналом разнице в толщины, дает команду приводу выпрямить толщину, привод регулирует прессу-вниз мельницы для изменения зазора ролика мотором или гидравлическими цилиндрами, или регулирует напряжение свивать путем изменение тока статора recoiler, таким образом толщина прокладки выпрямлен. Уравнение весны и эластичная кривая удлиненности для того чтобы осуществить управление толщины.



Режимы контроля AGC:

  1. Управление зазора каждой стороны: контролировать зазор ролика каждой стороны, для делать ролик и каждый AGC поручать гидравлического цилиндра
  2. Управление силами каждой стороны свертывая: контролировать силу каждой стороны свертывая для того чтобы отметить ролик.
  3. Среднее управление зазора: контролировать средний зазор для завальцовки положения модельной.
  4. Управление наклонения: контролировать наклонение зазора 2 сторон, отрегулировать плоскостность листа и отступление.
  5. Полное свертывая управление силами: к силе итога контроля свертывая в свертывая модели силы.
  6. В эффективном режиме контроля зазора, регулятор наклонения зазора активирован для обеспечения зазору 2 сторон этих же, в эффективном свертывая режиме управления силами свертывая регулятор разнице в силы активирован для обеспечения свертывая силе 2 сторон этих же. Среднее управление зазора режим контроля дефолта для того чтобы осуществить nonimpact переключатель между различными моделями путем устанавливать наличное значение и следование пандуса.

Линия мельницы холодной прокатки AGC AFC APC тандемная с раскручивать CPCЛиния мельницы холодной прокатки AGC AFC APC тандемная с раскручивать CPCЛиния мельницы холодной прокатки AGC AFC APC тандемная с раскручивать CPC
