Муха ножниц нержавеющей стали SUS304 316L роторная обрабатывает изделие на определенную длину линия 0.3-2 x 1000
Обрабатыванная изделие на определенную длину линия сделать некоторую длину из плоских стальных пластин путем выравнивать и обрабатывать изделие на определенную длину, составленную uncoiler, разровнителя, роторных ножниц, штабелеукладчика, etc с вспомогательными функциями загрузки катушки, измерять длины, покрытия фильма, поставлять и выхода листов, etc.

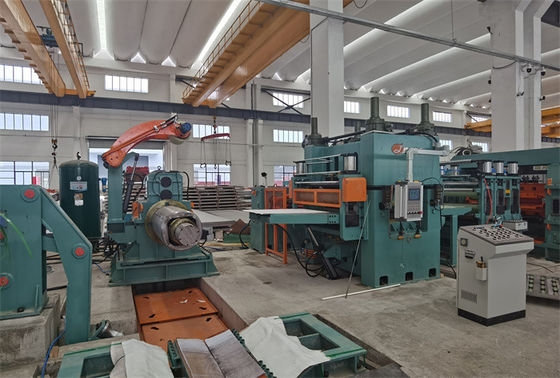

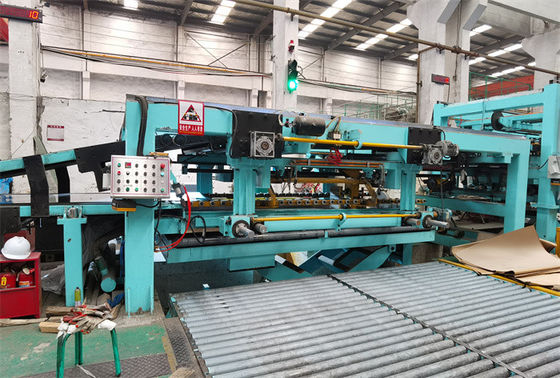

Работая процесс не будет раскручивать, 19 ролик 6hi выравнивая, длина измеряя, роторное вырезывание ножниц мухы, листы отрезка для того чтобы пойти к первому штабелеукладчику до номера штабелировать достигает заранее поставленный номер, после этого вручную передачу ко второму штабелеукладчику. Пока листы идут ко второму штабелеукладчику, выведите наружу листы на первом подъемном столе возвращением таблицы и после этого сперва штабелеукладчика крена в государство работы. Этот путь, одно стальное вырезывание катушки может непрерывно идти дальше.
Работая процесс автоматический, принимающ servocontrol PLC и экран касания HMI.on, может установить размеры листа, количество ПК, высчитывает вес листов, кроме того, имеет функции: скорость набора питаясь, установленная питаясь длина, установленный номер питаться, взаимообмен между ручным и автоматическим, автоматическим началом, автоматическим стопом, перерывом, счетчиком нул, кнопкой fwd-rwd, up-down ножниц, сигналом тревоги недостатков, etc.
Хром покрыл ролики, ролики PU, воздуходувку, роль игры etc в защищая поверхности листа от быть ушибленным.
За исключением руководства продевая нитку, все в автоматической деятельности.
Параметры:
| Сырье входного сигнала и законченный продукт |
| Сырье |
Горячая/холоднопрокатная нержавеющая сталь SUS304, 201, 316 |
| Механическое свойство |
Прочность на растяжение σb≤800Mpa, σs≤550Mpa |
| Толщина |
0.2-2.0mm |
| Width1 |
00mm-1000mm (Макс) |
| Катушка O.D. |
≤Φ1800mm |
| Удостоверение личности катушки. |
Φ508mm (увеличьте к Φ610mm с набивками) |
| Максимальный вес |
10tons, 15tons, |
| Длина листа |
200 - 3300mm |
| Допуск длины |
L 0 = 1M±0.3 mm (равномерная скорость) |
| M±0.4 mm l 0 = 1 (ускорение/торможение) |
| Раскосный допуск длины |
L 1 = 1M±0.5mm |
| Штабелируя высота |
650mm максимальное (деревянная поддержка приблизительно 150mm высокое) |
| Максимальный штабелируя вес |
5 тонн |
| |
Параметры летая CTL |
| 1 |
Линейная скорость |
0-60 m/min |
| 2 |
Заправочная скорость |
0-15 m/min |
| 3 |
Электропитание |
380V / 50Hz/3PH |
| 4 |
Установленная сила |
О 200KW |
| 5 |
Путь поперечной резки |
2 роторных ножа летают встречное вырезывание |
| измерена длина листа и спичка с ходами вырезывания. |
| 6 |
Путь контроля |
Управление AC, CNC и PLC |
| 7 |
Двигатель |
a. Мотор Decoiling: B. AC 30KW выравнивая мотор: AC 75KW |
|
c. Летание режет мотор сервопривода:
AC 90KW
|
Состав:
| |
Деталь |
Qty |
| 1 |
Нагружая станция |
1 |
| 2 |
Нагружая автомобиль |
1 |
| 3 |
Одиночный дорн Decoiler |
1 |
| 4 |
Точный рихтовальный станок 6Hi (19 роликов) |
1 |
| 5 |
Прибор сервопривода питаясь (включите прокатывая прибор) |
1 |
| 6 |
Роторная высокоскоростная летучая фреза |
1 |
| 7 |
Ленточный транспортер 3 этапов |
1 |
| 8 |
1-ый автоматический штабелеукладчик листов |
1 |
| 9 |
2-ой автоматический штабелеукладчик |
1 |
| 10 |
Гидравлическая система |
1 |
| 11 |
Пневматическая система |
1 |
| 12 |
Смазывая система |
1 |
| 13 |
Электрическая система |
1 |

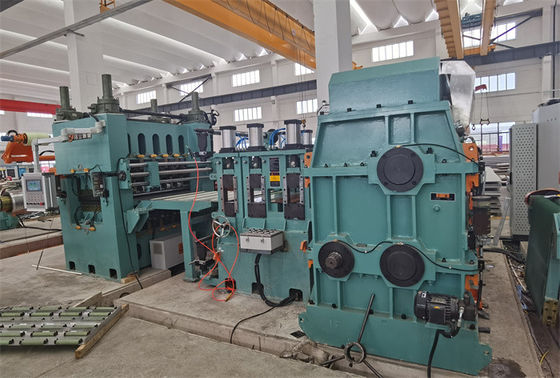

разровнитель точности 6High:
- Выровнять стальную пластину и отправить плиту к потом длине измеряя & обрабатывая изделие на определенную длину.
- Составленный 19 роликов работы, 21 среднего ролика, резервных роликов 10lines, двигателя и передачи, 2 роликов щипка и рамок машины, etc.
- Концы роликов работы нагружены в масл-пропитанных подшипниках с системой автоматического тонкого масла смазывая.
- резервные ролики 5lines отжимают вверх на более низкие ролики работы, отрегулированные мотором & привод редуктора шестерни и цифровой дисплей на панели оператора, резервной прессе роликов 5lines вниз на верхние ролики работы вручную отрегулировали.
- Передача мотора и коробки передач AC соединиться с роликами работы всеобщими соединениями.
- Верхний ролик щипка отжимает вниз пневматическими цилиндрами
- Более низкие ролики и рамка исправлены, верхние ролики отжаты вниз редуктором мотора AC и теплая штанга винта, отверстие между верхними роликами и более низкими роликами измерены путем правило скрежетать и цифров показаны на разровнителе.
