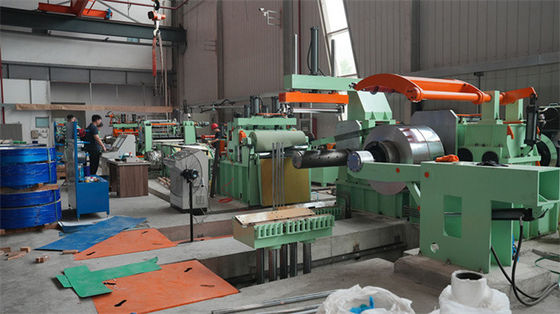

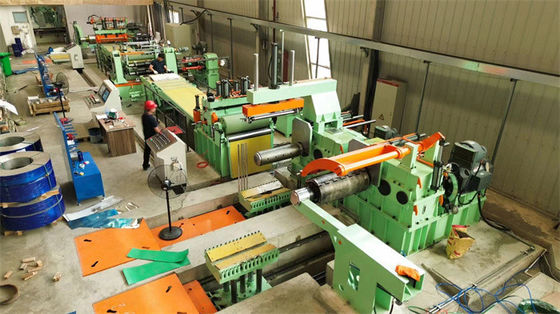

Металлическая режущая линия для резки нержавеющей стали 2 x 850
Мы проектируем и производим линию для резки катушек из нержавеющей стали емкостью 0,2-2 x 850 для клиента с следующими символами:
1. Разворачиватель подъемника с задней напряжением
2. Зажаривать дефлектор рулон и стрижку урожая
3. Две петли ямы до и после слиттера
4. Ламинирование пленки перед резкой
5. вертикальный обмотчик лома онлайн
6Напряжение пластинки и сепаратор
7 Двойной рекулер с мандролью
В одной линии резки стали основными агрегатами являются машина для разворачивания, машина для резки и машина для резки.
- Машина для разворачивания: загрузить стальную катушку на матрац разворачивателя, открыть головку катушки и разворачивать катушку в процессе разрезания.

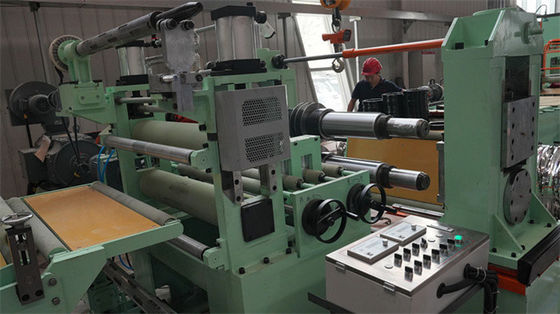

- Слитерная машина: двойные борта для ношения круговых вращающихся ножей для продольного разреза стальной ленты, двигатель и коробка передач приводят к двум борам,Нажатие на верхний борт регулируется двигателем и червоточиной.
Инструменты для резки включают круговые ножи, стальные расстояния между ножами и подушками для направления резкости прямо от резки.
Точность резки очень важна, два арбора должны быть параллельными, ножи и расстояния должны быть хорошей точностью.
Изменение ножей: открыть боковую стойку резчика, установить инструменты на два арбора. Две головки резчика или вращающиеся арборы башни позволяют установке инструментов в автономном режиме и сэкономить время бездействия.
- Машина для рекрутера: переворачивает полоски на рекрутерной штанге, включает в себя пресс-сепаратор, расширительную штангу, приводный двигатель и коробку передач, поддерживающую руку, толчок.
Для тонкой обмотки листа отталкивающий мандрел бесшовный, чтобы защитить стальные полоски внутри слоев.
Переворачиваемые стальные полоски аккуратны в слоях и краях, телескоп в пределах 0,5 мм
Машины для резки тонких листов нуждаются в высокой скорости резки 120 м/мин, 150 м/мин, 200 м/мин, таким образом, около получаса может разрезать одну катушку, плюс
Эффективный механизм устроен для сокращения времени приземления, время погрузки, нанесения нитей и разгрузки может быть завершено в течение 10 минут, каждые 8 часов можно разрезать 10 катушек (10 катушек х 15T = 150T).
Параметры:
| Линия резки 0,25 - 2,0 х 850 200 мм |
Параметры |
| Наступающие стальные катушки |
ID508mm, 610mm, OD1800mm, вес катушки 15T |
| Изготовленные детские катушки |
ID508mm, OD1800mm, масса катушки 15T максимум |
| Ширина материнской катушки |
300-850 мм |
| Ширины детской катушки |
20 мм -600 мм |
| Количество разрезов |
1 мм х 30 щелей; 2 мм х 15 щелей |
| Главные двигатели |
Слитер 110 кВт + рекойлер 132 кВт |
| Нож для резки |
ID205 x OD320 x 10/15 мм SKD11 HRC58-61 |
| Мадрид рекойлера |
Без шва и без шва |
| Необязательно |
Быстрые обменные резцы, разгрузка турникета |
| Скорость резки |
Регулируемая от 0 до 100 до 200 мпм |
| Конфигурация |
Siemens PLC, Inovance VFD, клапаны Vitory |
| Точность резки |
Ширина щели ±0,1 мм; Кэмбер ±0,1 мм/м; Бур 5% от толщины; отталкивающий горб <0,5 мм |
