Алюминиевые ножницы мухы листа катушки обрабатывают изделие на определенную длину линии ширина 300-1600mm

Высокоскоростная линия датчик стального листа обрабатыванная изделие на определенную длину света

Алюминий в листах в катушках обычно мягче в теле и ровны в поверхности, могут быть чистый алюминий или алюминиевый сплав. большая часть часто 1xxx, 3xxx, 5xxx, алюминий в листах серии 7XXX. Прочность выхода ≥65Mpa, листы катушки прочности на растяжение 170-305Mpa может быть полные мягкими (государство o), semi трудный (H24), полное трудное (H18).

Алюминиевая спецификация листа катушки

Алюминиевые свойства листа:

Характеры:

Согласно алюминиевым характерам листа катушки, обрабатыванная изделие на определенную длину линия должна быть мухой режа тип

1. нон-стоп непрерывно сплющить алюминиевый лист без метки крена
2. питаться щипка сервопривода ушибет поверхность листа, муху вырезыванию не нужно это
3. штабелировать систему получает лист по кускам без ушибать его.
4. hi рихтовальный станок 6 соответствующий для выравнивать мягкий алюминий в листах в высокой точности
5. автоматическое консольное uncoiler эффективно и точно.

Состав

• 1.Coil храня седловина, катушки магазина один или два алюминиевые
• автомобиль загрузки 2.Coil. примите катушку от седловины и нагрузите катушку к uncoiler
• uncoiler дорна 3.Single: гидравлический дорн расширения для стандартного Ф508mm, гидравлический централизует регулировать, с бумажным peeler.
• ролик снеббера головы 4.Coil, peeler копая плиту: раскрыть голову coill от uncoiler и отправить в фидер щипка

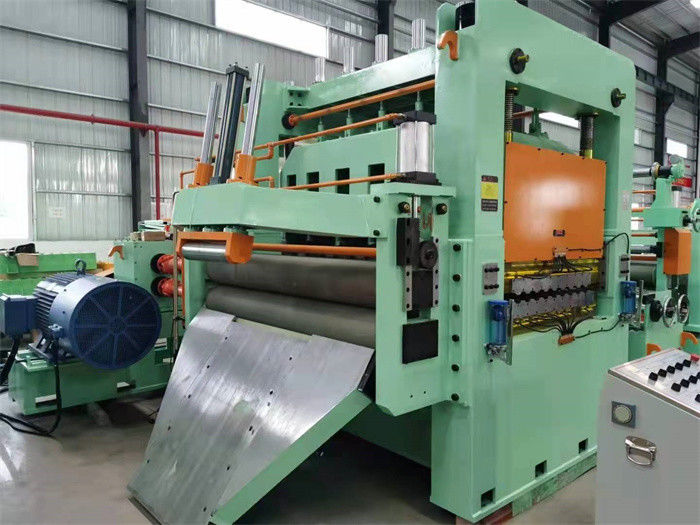

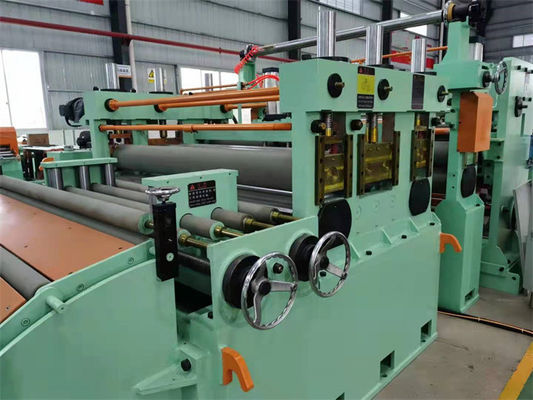

• 5.2+17 разровнитель ролика: ролики работы 6Hi, 2layers, средних роликов 2layers и 2layers резервных роликов, заднего натяжения полезны между разровнителем и uncoiler.
• таблица аккумулятора 6.Pit или крена передачи: яма аккумулирует лист в яме для обеспечения разровнителю непрерывной деятельности, таблицы крена передачи также выполнима в одновременный резать мухы.

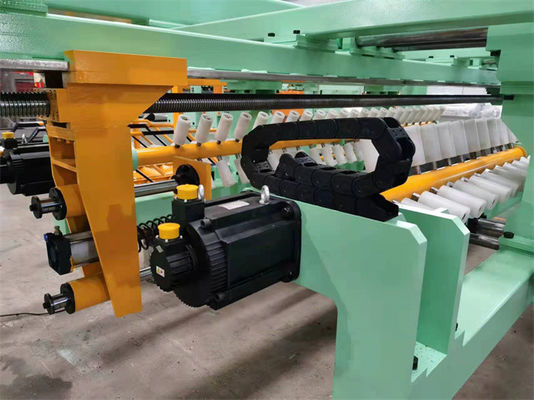

• 7. Пары двойных роликов, с измерением длины сервопривода (и фильмом прокатывая): Длина сервопривода измеряя (пары роликов щипка или структуры 2+5+2 роликов управляемых мотором и регулятором сервопривода), с PU покрыла ролики щипка для прокатывать фильма
• ножницы 8.Fly, с проводником штанги винта: резать частоту по отношению к длине листа, гидравлическому вырезыванию от вниз для того чтобы поднять.
• транспортер 9.Belt: транспортируйте законченные листы к штабелеукладчику
• 10.Stacker: получающ лист по кускам и складывающ вверх на подъемном столе, штабелируя нагрузку 5T.
• 11.Sheets автомобиль, таблица крена выхода: поставьте листы вне, тогда пакующ. могут быть 2 автомобиля, одного работая и другого ждать.
• система 12.Hydraulic: Насос с зубчатой передачей 11KW обеспечивает давление 12Mpa.
• система управления 13.Electric: Один электрический шкаф и 2 панели оператора (одна консоль для измерять сервопривода, PLC, HMI и штабелировать, одна для раскручивать и выравнивать) с полными и безопасными функциями

Параметры:

Процесс плана:

Фото:
