Линия мельницы для выравнивания напряжения проката через кожу 4Hi 0,2-1,5 X 1300
Product Details
Линия выравнивания напряжения проката через кожу
,Линия выравнивания напряжения проката 4Hi
Прохождение кожи прокатная напряженность выравнивание мельницы линия 4Hi Проход кожи 0,2-1,5 x 1300
Введение
- Скин-пасс:Холоднопрокатная и прожектованная стальная лента сглаживается путем проката, чтобы получить высококачественную форму пластины и улучшить ее механические свойства.Прокатная машина 4Hi, уменьшение толщины листового металла немного при меньшем давлении проката.
- Машины для выпрямления с несколькими роликами: для удовлетворения требований последующей обработки на заводе используются различные методы выпрямления.Машины для выпрямления с несколькими роликами широко используютсяПосле прохождения этой выпрямительной машины тонкая пластина не растягивается, а только превращает большие волны в маленькие волны, делая поверхность пластинки почти плоской.Для пластин толщиной менее 0.8 мм, многоразовый выпрямитель не так эффективен.

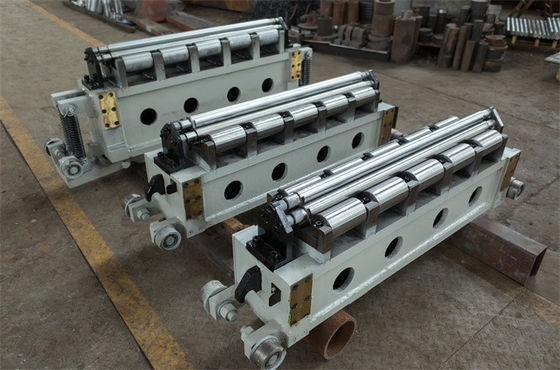

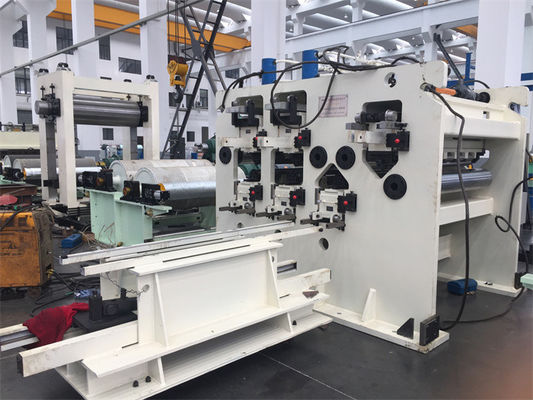

- Напряженный выравниватель (растягивающий изгибающий выпрямитель) может одновременно формировать продольную и поперечную деформацию тонких плит,тем самым полностью улучшая плоскость и свойства материалов тонких пластинИз-за изгиба напряжения, создаваемого изгибом, напряжение значительно уменьшается.Для достижения того же эффекта необходимо только 1/3 - 1/5 напряжения, необходимого для чистого растяжения.Более того, эффект выпрямления лучше всего.
Процесс работы:

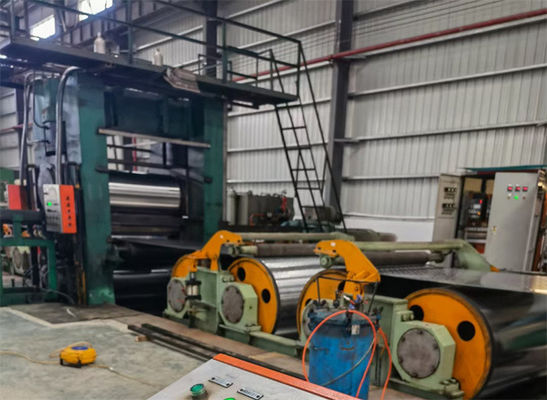

Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading
Параметры:
- Материал: простая углеродистая сталь
- Прочность на подъем σ S ≤ 350 MPa, прочность на тягу σ b ≤ 450 MPa
- Спецификация материала:0.2 ≈ 1,6 × 1300 мм
- Удлинение:0.4 ∼2.0% ((сухой тип) ∼1.0 ∼5.0% ((влажный тип)
- Толерантность сырых холодно прокатаных отжигаемых листов катушек соответствует национальному стандарту
- Спецификация материала для листов из катушек:
- Максимальный наружный диаметр катушки: 2100 мм,внутренний диаметр: Φ508 ((Φ610) мм
- Максимальная масса катушки:27 т
- Готовый продукт:
- Внутренний диаметр катушки: Φ508 мм, максимальная масса катушки: 15 т
- Максимальная прокатная сила:6000 KN
- Напряжение на коже: 120 КН
- Скорость прохождения кожи: ≤200 м/мин
- Скорость разворачивания/переворачивания: ≤ 200 м/мин
- Напряжение разворачивания/переворачивания: 30/40 KN
- Диапазон расширения матрицы рекрулера:Φ508 Φ485 мм ((Φ610 Φ590 мм)
- Высота проходной линии мельницы:1000 мм
- Направление питания:заказчик решает
- Общая установленная мощность:DC 1240kW,AC 75kW
- Площадь участка мельницы:21×11×5 м ((длина, ширина и высота)
- Только мельница с кожей высока, другие единицы ниже 2,5 м.
Состав:
| Положение | Спецификация. | Количество | |
| Секция разворачивания | |||
| 1 | Приготовление седла | 1 комплект | |
| 2 |
Катушка для погрузки |
1 комплект | |
| 3 |
Плавучий разворачиватель |
Φ508×1450 мм | 1 комплект |
| 4 |
База привода |
1pc | |
| 5 |
Плавучая база |
1pc | |
| 6 |
Поддерживающая рука |
1 комплект | |
| Раздел ввода | |||
| 1 |
Загрузочный ролик |
1 комплект | |
| 2 |
Пластина для лопаток |
1 комплект | |
| 3 |
Входный срез |
1 комплект | |
| 4 |
Сгибательная ролка |
2 комплекта | |
| Входное напряжение S роллов | |||
| 1 |
Рулоны напряжения S |
Напряженный ролик Φ900×1450 |
2 шт. |
| 2 | Напряженная подставка | 1pc | |
| 3 |
База привода |
1pc | |
| 4 |
S ролик для прессы |
1 комплект | |
| Педаль для пропускания кожи | |||
| 1 |
Подшипник для проката |
Стоянка колонны 350×450 мм |
1 комплект |
| 2 |
Рабочие ролики |
Φ370×1450 мм | 1 комплект |
| 3 |
Подпорные ролики |
Φ720×1420 мм | 1 комплект |
| 4 |
Гидравлические цилиндры для изгиба рабочих роллов, подъемных роликовых балансов |
1 комплект | |
| 5 |
Устройства перед мельницей |
Включают стабилизатор, антиморщину и т.д. |
1 комплект |
| 6 |
Устройства после мельницы |
Включают стабилизатор, антиморщину и т.д. |
1 комплект |
| 7 |
Гидравлическое устройство для смены роликов |
Для смены рабочих роликов, смены вспомогательных роликов |
1 комплект |
| Выходное напряжение S роллов | |||
| 1 |
Рулоны напряжения S |
натяжной ролик Φ900×1450 | 2 комплекта |
| 2 | Напряженная подставка | 1pc | |
| 3 |
База привода |
1pc | |
| 4 |
S ролик для прессы |
1 комплект | |
| Секция выхода | |||
| 1 |
Рулон поддержки отклонения |
1 комплект | |
| 2 |
Выходной ролик для зажима |
1 комплект | |
| 3 |
Выходной сдвиг |
1 комплект | |
| 4 |
Пластина для лопаток |
1 комплект | |
| 5 |
Выходной дефлектор |
1 комплект | |
| Рекойлер | |||
| 1 | Рекойлер | Φ508×1450 мм | 1 комплект |
| 2 | База привода | 1pc | |
| 3 | Поддерживающая рука | 1 комплект | |
| 4 | Автомобиль для разгрузки катушек | 1 комплект | |
| 5 | Кольцевое седло | 1 комплект | |
| Моторы, редукторы, универсальные соединения | |||
| 1 |
Двигатель разворачивания |
Z4-280-21 110 кВт | 1 комплект |
| 2 |
Двигатель обратного наворота |
Z4-280-21 110 кВт | 1 комплект |
| 3 |
4# S-мотор |
Z4-250-11 110 кВт | 2 комплекта |
| 4 |
3# S ролл мотор |
Z4-280-21 200 кВт | 2 комплекта |
| 5 |
Двигатель кожевенной мельницы |
Z4-355-32 400 кВт | 1 комплект |
| 6 |
4# С редуктор ролика |
NGW102-20 | 1 комплект |
| 7 |
3# С редуктор ролика |
NGW122-20 | 1 комплект |
| 8 |
Редуктор главного мельницы |
ZLY355-8 | 1 комплект |
| 9 |
Универсальные соединения |
Тип SWC | 1pc |
| 10 |
Линейные рельсы |
GGB85AB | 4 комплекта |
| Помощные материалы | |||
| 1 |
Заземление якорных болтов |
С машиной |
1 комплект |
| 2 |
Прокладки для подушек |
С машиной |
1 комплект |
| 1 |
Система AGC высокого давления |
включает цилиндр AGC высокого давления, Гидравлическая станция высокого давления и электрическое управление |
|
| 2 |
Гидравлическая система с нормальным давлением |
||
| 3 |
Автоцентрализация CPC |
Автоматическая система CPC |
|
| 4 |
Система пропуска мокрой кожи |
||
| 5 |
Электрическая система управления |
Диспетчеры постоянного тока Siemens 6RA80 |
|
| 6 | Сварщик | 1 комплект | |
| 7 | Электростатический масляник | 1 комплект | |
| 8 |
Ограждение безопасности и сигнализация |
1 комплект | |
| 9 |
Гидравлические трубопроводы, электрокабели |
1 комплект | |
| 10 |
Материалы для установки |
Заказчик готовит гидравлические трубопроводы, электрические кабели, поставщик предоставляет подробный список |
|
