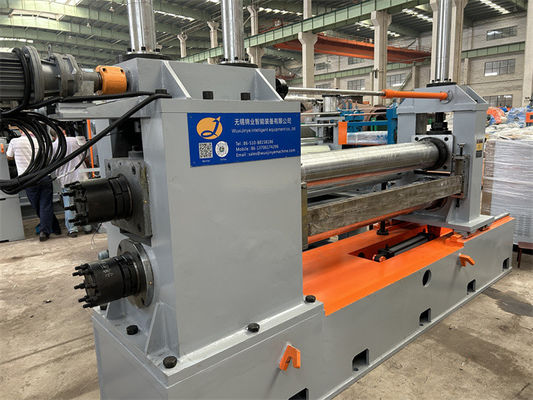

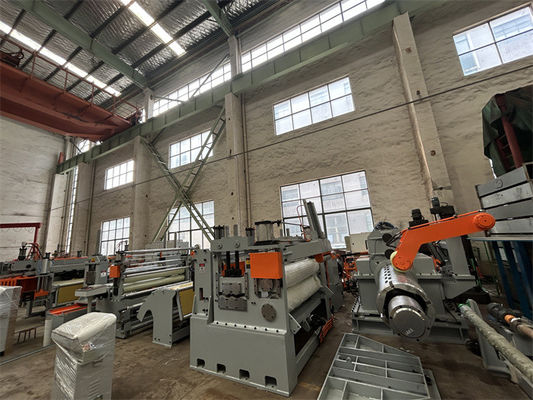

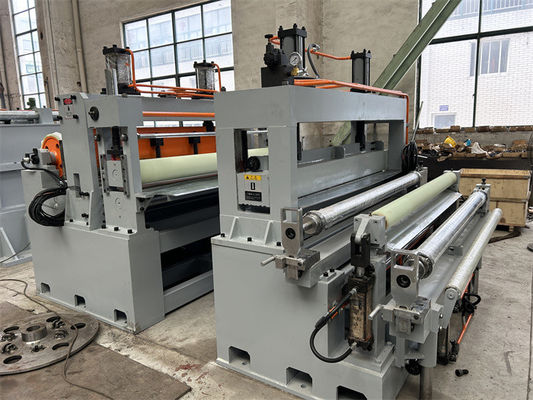

Сверхточность сверхскорость тонкая линейка резки для кремниевой стали нержавеющей стали

Сверхточность сверхскорость тонкая линейка резки для кремниевой стали нержавеющей стали
Basic Properties
country of origin
Укси, Китай
Brand Name
Jinye
сертификат
ISO, CE
PRODUCT MODEL
0.15-2.0 х 650
Trading Properties
MOQ
1 комплект
unit price
150000USD - 280000USD
Packing
Машина обнажена, детали в коробке.
period for dispatch
120 -180дней
payment method
L/C, T/T
Supply Capacity
3 комплекта в месяц

Product Details

Выделить:

линия для резки листов из нержавеющей стали

,

линия для резки листов сверхточной

,

Линия для резки листов с высокой скоростью

Product Name: Сверхточная сверхскоростная линия для резки тонких листов
Sheet Material: Кремниевая сталь, нержавеющая сталь, средняя высокоуглеродистая сталь
Sheet Width: 200-650 мм, 500-1250 мм
Sheet Thickness: 0.15-2.0mm
Baby Strips: от 6 до 50 мм
Number Of Slitting: Максимально 40 штук
Slitting Speed: 200 м/мин
Coil Weight: 8T, 10T, 15T
Recoil Diameter: 300 мм, 400 мм, 508 мм
Discharge Turnstile: Доступно
Scraps Winding: Независимый тип и вертикальная линия
Product Brief
Сверхточность сверхскорость тонкая линейка резки для кремниевой стали нержавеющей стали Введение Линия для резки состоит в том, чтобы разрезать и перевернуть сталь 304.304L,301,321, 316, 316L и 200 серии, а также электросталь, оцинкованная сталь, медь, алюминий Используйте приводы переменного тока ...
Product Description

Сверхточность сверхскорость тонкая линейка резки для кремниевой стали нержавеющей стали



Введение



Линия для резки состоит в том, чтобы разрезать и перевернуть сталь 304.304L,301,321, 316, 316L и 200 серии, а также электросталь, оцинкованная сталь, медь, алюминий

Используйте приводы переменного тока VVF, управление PLC, чтобы сохранить всю линию в синхронизации.



  • φ408, Ф508mm круглость мандрила
  • Главное валовая ковка 40Cr, через закаливание, мелкое шлифование и фрезирование
  • 42CrMo ковка, закаливание, высокочастотное отверждение зубов, зубочистка
  • Плиты для сегментов камеры из средней углеродистой сплавной стали, закаливание, мелкое обработки, поверхностного охлаждения, твердое хромирование
  • Внутренние слайдеры клин QT600-3, нормализация QT600-3,
  • Пресс-блок сцепления: 42CrMo ковка, мелкое обращение, тушение
  • Нажатие на отделяющие валы поверхности твердое хромированное покрытие
  • Коробка передач хорошего качества стальной сварной сборки, отжигательной обработки, тонкой шлифовки, тонкой порции.



Состав:



  • катушка для подготовки седла
  • Накатыватель бумаги
  • вагон для загрузки катушек
  • разворачиватель с надручной прессовой роликой
  • первая петля
  • боковое руководство
  • Расколочная машина
  • таблица руководства
  • независимый автономный обмотчик лома
  • таблица передачи
  • вторая петля
  • Напряженная станция с разделителем полос и сдвигом
  • рекуйлер с пресс-сепаратором
  • катушки разгрузочный автомобиль
  • Разворачиватель бумаги
  • гидравлическая система
  • Пневматическая система
  • система смазки
  • Электрическая система управления

- Что?



Параметры:



Материал ввода Оконченные полоски Спецификация машины

1 материал входных стальных катушек:

* Нержавеющая сталь 304.304L,301,321, 316, 316L & 200 серии, электросталь, оцинкованная сталь, медь, алюминий

l Качество материала компании с национальным стандартом и стандартом JIS

l прочность на протяжении:σb≤780MPa;

l Прочность выброса:σs≤520MPa

Толщина листа:00,08 ‰ 1,0 мм

Ширина листа: 15 ‰ 650 мм

l Внутренний диаметр катушки: φ408mm ((увеличить до φ508mm)

l Внешний диаметр катушки: φ2000mm ((Max)

Масштабная масса катушки: 6 т



  • Внутренний диаметр катушки:φ408-508mm
  • Внешний диаметр катушки: Φ2000 мм
  • Масса катушки: 6 т (макс.)
  • Минимальная толщина готовой ленты:4 мм
  • Толерантность ширины щели: ≤ 0.03
  • Макс Баррс: ≤ 0.03
  • Отклонение слоя обмотки: ≤ 1.5
  • Поверхность: плоская, без дефектов, таких как фланцевание, выпуклость и т.д.
  • Количество разрезов:
  • Не более 20 полос
  • Внутренний диаметр катушки 408 мм, толщина 0,08-0,2 мм ширина 4 мм детские полоски, наружный диаметр перемотки не более 800 мм

Скорость линии: 0-200 м/мин

l Общая мощность:180 кВт

разворачиватель: 30 кВт

Слитер: 55 кВт

Скрап-виндер: AC7.5KW

отталкиватель:75 КВт

Гидравлическая станция:7.5 кВт

Гидравлическая натяжка:2.2КВт

Тип резки: активная резка

1 Тип отката: отталкивание снизу

l Режим управления: ПЛК, сенсорный экран, VVF

l Гидравлическая система:

1 Давление системы 14 МПа, рабочее давление 8-10 МПа

L Давление сжатого воздуха:0.5 ≈ 0,7 МПа.

Зона занятости: ширина 6 м, длина 20 м



Сверхточность сверхскорость тонкая линейка резки для кремниевой стали нержавеющей сталиСверхточность сверхскорость тонкая линейка резки для кремниевой стали нержавеющей сталиСверхточность сверхскорость тонкая линейка резки для кремниевой стали нержавеющей стали
