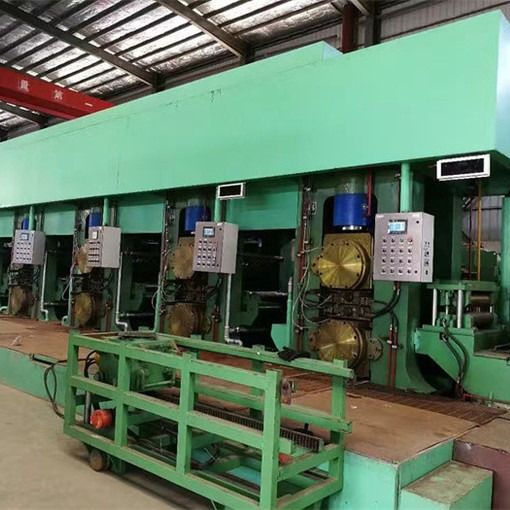

Гидравлический AGC 5 стоит тандемная линия 550 мельницы холодной прокатки мельницы

Линия мельницы холодной прокатки 5 стоек тандемная с 2 Recoilers (550)

Состав

1. Гидравлическое uncoiler расширения
2. Гидравлические ножницы, сваривая таблица
3. Горизонтальный спиральный аккумулятор
4. вход обрабатывая таблицу (включите крен напряжения)
5. 4hi мельницы, 1#-2#-3#-4#-5#
6. Гидравлические резервные ролики изменяя прибор (5sets)
7. прибор ролика работы изменяя (2sets)
8. таблица обработки выхода (гидравлические ножницы)
9. катушка discharging автомобиль
10. Нормальная гидравлическая система давления
11. Гидравлическая система 1Set AGC
12. Маслогазовая смазывая система 1Set
13. тонкое масло смазывая станцию 1Set
14. Обрабатывайте смазывать станцию (клиент подготавливает)
15. Электрическая система управления
16. система датчика толщины, 2sets

Подача:

Uncoiler→Shear, сваривая mill→exit таблицы table→Horizontal спирали accumulator→entry обрабатывая (включите крен напряжения) →1# 4hi mill→2# mill→3# mill→4# mill→5# обрабатывая →recoiler→Coil таблицы (включите ножницы) разгружая автомобиль

Параметры:

Гидравлическая система AGC:

• Электрогидравлический клапан сервопривода: 609 заведение, масляный бак нержавеющей стали и трубы.
• Включите насос, танк, охладитель, фильтр, аккумулятор энергии, подогреватель, группы клапана, датчик смещения, датчик давления, программное обеспечение AGC и шкаф компьютера, etc.
• Давление системы: 31.5MPa
• Регулируемое работы pressure≤18-21MPa stepless
• Максимальный отжимать вниз со скорости
• анти- нося гидравлическое масло 46#
• Cleanness масла в системе: NAS7
• Температура oi: 45±10℃
• Cleanness масла фильтруя в трубопроводах: 10um
• Cleanness масла фильтруя перед клапаном сервопривода: 3um
• Cleanness возвращенного масла фильтруя: 10μm
• Потребление охлажденной воды: 11m3/h
• Давление охлажденной воды в циркуляции: 0.4Mpa
• Электронагреватель: 3×2kW

Электрическая система управления:

• Мост Сименс 6RA80 2 скорость магнита 4 квадрантов слабая регулируя систему, управление ответа PLC Сименс программируя.
• Оптический кабель или кабель profibus подключают модули для того чтобы осуществить сообщение, с напряжением присоединяясь внутри.
• Постоянн свертываясь спиралью напряжение с диаметром наматывания увеличивая и отслеживать напряжение.
• Одна главная форточка, 2 панели оператора, консольная панель на мельнице 1#, с настоящим, скорость, дисплей напряжения.
• Система управления включает programmable регулятор, экран касания, насос, привод, осмотр сигнала, etc., для того чтобы показать параметры машины, идущее государство и анализ недостатка, с давлением, датчики положения присоединяясь в контуре управления.
• Недостаток приходит вне, освещение сигнала тревоги и звучащ для того чтобы напомнить и позже анормалный сигнал 5mins показывает вверх
