Basic Properties
country of origin
Wuxi, Китай
Brand Name
Jinye
PRODUCT MODEL
Тандем 650
Trading Properties
MOQ
1SET
period for dispatch
150 -250days
payment method
T/T

Product Details

Выделить:

Тандемная линия мельницы

,

Мельница 3 стоек

,

Прокатный стан катушки HRPO стальной

Name: Линия стана холодной прокатки 3 стоек тандемная
Material: Катушка HRPO стальная
Input: 2-3 x 550mm
Output: 0.6-1.5 x 550mm
Rolling Speed: 250 м/мин
Work Roller: dia175 x 650
Backup Roller: dia600 x 630
Press Down: Гидравлический AGC
Total Power: 2000KW
Recoil Mandrel: 508mm
Product Brief
Линия стана холодной прокатки 3 стоек тандемная для катушек HRPO стальных Мельница холодной прокатки 650 3 стоек тандемная непрерывно уменьшить толщину стальной пластины на до 250m/min от 2-3mm до 0.6-1.5mm, стальная ширина прокладки выстраивает в ряд 450-550mm, непрерывная свертывая катушка холодно...
Product Description

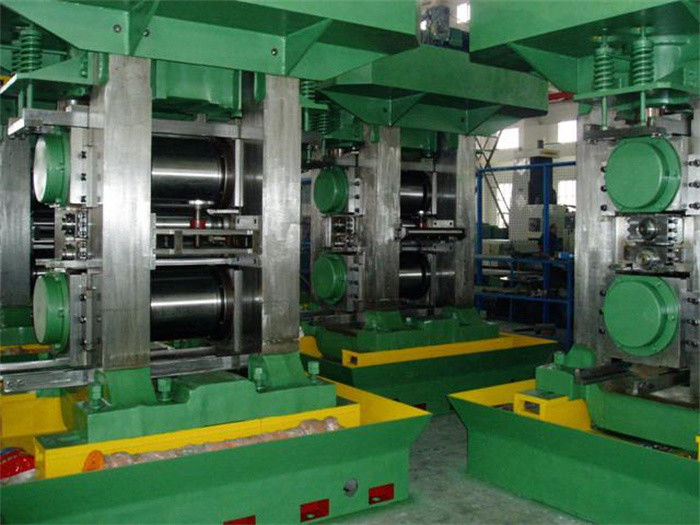

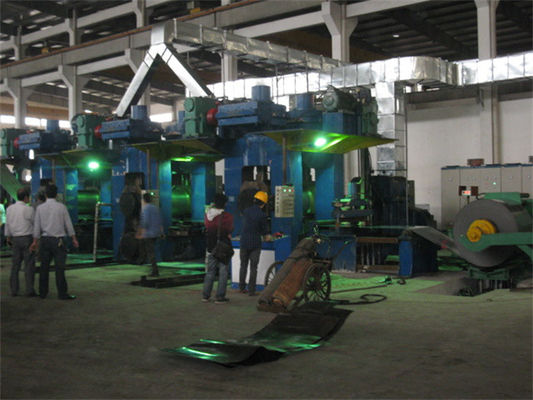

Линия стана холодной прокатки 3 стоек тандемная для катушек HRPO стальных



Мельница холодной прокатки 650 3 стоек тандемная непрерывно уменьшить толщину стальной пластины на до 250m/min от 2-3mm до 0.6-1.5mm, стальная ширина прокладки выстраивает в ряд 450-550mm, непрерывная свертывая катушка холоднокатаной стали большого диапазона выхода процесса из хорошей качественной плоскостности и высокой устойчивости в управлении толщины.


Конкуренция тандемной мельницы непрерывный один путь от раскручивать к свертывать спиралью без стопа, так, автоматические ножницы и сварочный аппарат, аккумулятор прокладки держать непрерывный процесс пока изменяя катушка, двойные recoilers хороший вариант для того чтобы улучшить продукцию.



Процесс плана:
Гидравлический автомобиль, uncoiler, 5-ролик выправляя машину, заварка и вырезывание загрузки катушки, горизонтальный спиральный аккумулятор, платформа обработки входного сигнала, 4 прокатный стан ролика стоек 4, платформа обработки выхода, Re койлер, катушка discharging автомобиль.



Параметры:

Материал прокладки катушки входного сигнала Q195, Q235, 08AL
Датчик и ширина прокладки катушки входного сигнала 2.0-3.0mm x 550mm
Датчик и ширина прокладки катушки выхода 0.6-1.2mm x 550mm
Вес катушки Макс 8T
Количество свертывая стоек 3
Максимальная свертывая сила каждой стойки ≤600T
Скорость максимального выхода свертывая 250m/min
Напряжение койлера ≤65KN
Размеры ролика работы × φ175650mm
Резервные размеры ролика φ600×630 mm
Гидравлическое давление системы AGC Макс 21Mpa
Гидравлические цилиндры AGC φ480mm x 70mm, 2pcs
Главные моторы DC 3ets 1000rpm 430KW x
Мотор койлера 355KW DC 1400rpm
Управление мотора DC Сименс 6RA80
Электрическая система управления Датчик толщины 3sets,
метр напряжения 2sets,
PLC Сименс, шкафы MCC
Датчик смещения MTS, etc.



Тандемный стан холодной прокатки высокая урожайность, требуя:

  • Огромные электропитание и потребление, стан холодной прокатки высокой эффективности могут сохранить силу и проконтролировать цену процесса завальцовки.
  • Сделанной эмульсию воде для свертывая охлаждать процесса нужно большой бассейн с фильтруя системой держать достаточный чистый хладоагент.
  • Шкафы и пульты управления Electrc высокое программирование точности и система реакции для обеспечения высокоскоростной завальцовки точности.
  • Клетка напряжения синхронизирует свертывая скорость и напряжение между 2 мельницами.
  • Оператор должен быть умел побежать мельница
  • Датчики толщины необходимы к датчику контрольного оттиска.
  • Система тонкого масла смазывая для коробок передач мельницы и recoiler.
  •

Вариант 2 койлеров:

голова прокладки не будет приходить до один койлер, оболочка пояса держит голову и создает программу-оболочку она на свертываясь спиралью дорн, стальное начало прокладки укладывая в бухту на дорне, скорости вверх по свертываясь спиралью скорости до максимальной стабилизированной скорости, когда шов кабеля катушки сваривая приходит близко к койлеру, для того чтобы замедлить линию мельницы, отрезанную с прокладки после шва кабеля сваривая.
