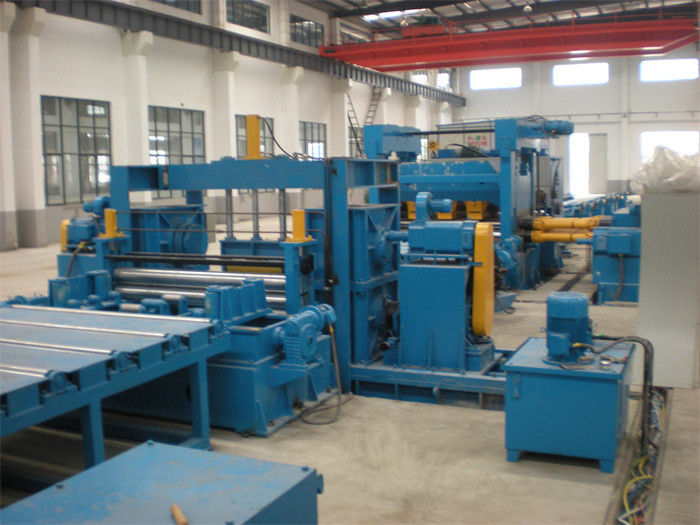

Свернутая стальная непрерывная высокоскоростная обрабатыванная изделие на определенную длину линия оборудование с утеской края
Наша линия оборудование CTL можно найти в разнообразие разных видах заводов: сталелитейные заводы, пункты обслуживания металла, и заводы первоначального производителя оборудования (OEM), в пищевой промышленности, электронике, etc.
Сверхмощный питани-к линиям стопа CTL конструируйте для того чтобы кормить материал прокладки к предопределенному пункту за ножницами, стопом и после этого резать прокладку для того чтобы покрыть. Обычно, линии питани-к-стопа тяжелые линии датчика выстраивая в ряд от 0,375" (9.5mm) до 1,00» (25mm) в толщине и 24" (610mm) до 120" (3050mm) в ширине.
В закрепляя петлей линиях ямы CTL, материал листа никогда не останавливает в разделе входа линии. Режа действие происходит по мере того как лист мгновенно остановлен после того как он кормится к установленной длине за режа пунктом подающими валиками. Система фидера должна ускорить ход к высоким скоростям для поддержания постоянн средней глубины петли.
Непрерывные высокоскоростные обрабатыванные изделие на определенную длину линии оборудованы с динамическими ножницами конструированными для того чтобы отрезать материал на линейной скорости, таким образом позволяющ прокладке двигать непрерывно. Самое частое решение роторные ножницы и двигая ножницы.
В обрабатыванной изделие на определенную длину прокладке металла высокой точности линия, утеска края часто необходима специально для листа нержавеющей стали, алюминиевого стального листа.
Прокатывать фильма также увиден в процессе высокой точности непрерывном обрабатыванном изделие на определенную длину.
Состав и параметры:
| Нет. |
Состав |
Параметр/конфигурация |
| 1 |
Седловина катушки |
20-30T |
| 2 |
Двойное uncoiler дорна |
Φ500-800 mm, нагрузка 30T |
| 3 |
Фидер щипка и разровнитель 5 роликов |
Φ250 mm, 200KW |
| 4 |
Аккумулятор ямы |
6000mm |
| 5 |
Бортовой проводник 1# |
Гидравлическое 1000-2000mm |
| 6 |
Триммер края |
Отдельное тело, настройка по частоте,
край 3-8mm
|
| 7 |
Моталка утиля и над таблицей крена |
Проводник утиля, гидравлическая моталка нажима |
| 8 |
Бортовой проводник 2# |
Гидравлическое 1000-2000mm |
| 9 |
разровнитель 11 ролика |
4Hi, 300KW, Φ210 mm, 300KW |
| 10 |
Роторный кодировщик |
Rep, Omron |
| 11 |
Гидравлические ножницы |
Сверхмощный, 45KW |
| 12 |
Таблица крена |
4000mm |
| 13 |
Штабелеукладчик и x таблица |
тип люка бомбы, 6m x 2 |
| 14 |
Гидравлическая система |
Клапаны Rexroth, насос Yuken |
| 15 |
Электрически система управления |
Привод DC Parker, PLC Сименс и HMI |
SUS201, SUS304, спецификация нержавеющей стали SUS410 для ссылки:
| Серия SUS |
Национальная ранг |
Ранг ASTM |
TS (Mpa) |
YS (Mpa) |
200
Cr-Mn-Ni |
12Cr17Mn6Ni5N |
201 |
720 |
390 |
| |
12Cr18Mn9Ni5N |
202 |
680 |
356 |
300
Cr-Ni |
|
301 |
755 |
275 |
| |
0Cr18Ni9 |
304 |
680 |
320 |
| |
00Cr19Ni10 |
304L |
560 |
270 |
| |
0Cr25Ni20 |
310S |
655 |
310 |
| |
00Cr17Ni14Mo2 |
316L |
560 |
290 |
400
Cr |
1Cr13 |
410 |
|
|
| |
|
430 |
345 |
510 |
Характеры:
1.Uncoiler/Decoiler
большая стружка к линии длины регулирует тяжелые стальные катушки тяжелого датчика. uncoiler имеет двойные дорны и сильные сползая основания.
Каждый дорн имеет 3 шага, отверстие и заключение 2 дорнов гидравлическими цилиндрами.
Механизм заднего натяжения установленный поверх основания uncoiler, для обеспечения раскручивая стабильности.
2. консервооткрыватель портальной катушки рамки главный
Портальная рамка очень сильна, с роликом прессы снеббера, выправляя ролик поверх рамки.
гидравлическая пресса крена снеббера поверх стальной катушки, и свой отжимая-вниз угол регулируемы
Выправлять ролик может сползти вперед назад для того чтобы отслеживать голову прокладки и выправлять его.
Копающ плиту установленную на preleveler поддержите катушку главный промежуток времени выправляет голову катушки прессы ролика.
3. первый pre разровнитель 2+5
ролик огромен и затвердет и покрывает хромом сильный, reliefing внутренний стресс стальной катушки, поверхности ролика покрытый
К сбросу раскручивая напряжение на изгиб к расслабленному государству.

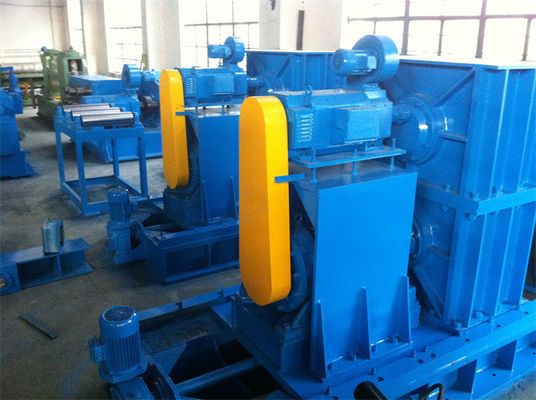

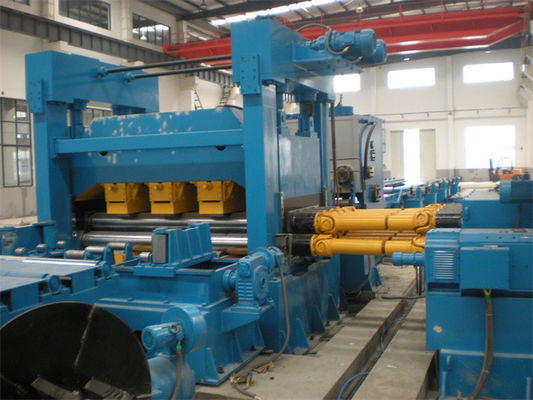

4. Сверхмощный разровнитель
номер сверхмощного разровнителя будет 13pcs, 11pcs или 9pcs, диаметр роликов будет 180mm -230mm -300mm,
Зазор и угол верхних роликов и более низких роликов можно отрегулировать.
Отсутствие стопа выравнивая, разровнителя непрерывно работая без отжимать стальную пластину пока синхро вырезывание, это хорошо для защиты поверхности стальной пластины без выходить метка ролика
Когда ножницы стоп режа, разровнитель схвачен и остановлен под измерять кодировщика.

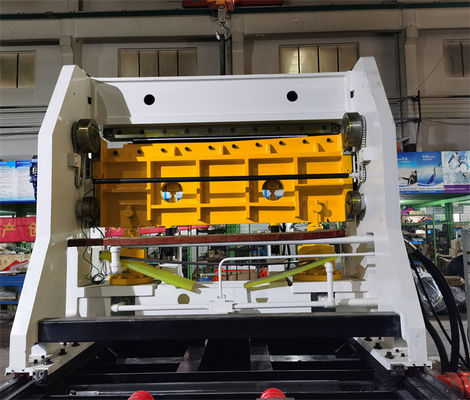

5. гидравлические ножницы
Ножницы следа: Синхро высокочастотное вырезывание и сильная рамка, сильная гидравлическая станция для резать, большой мотор сервопривода для синхро отслеживая хода стальной пластины.
Гидравлические тряся ножницы стоп режа под измерять кодировщика.
6. автоматический штабелеукладчик
Люк бомбы штабелируя, получает каждый лист на руке ролика, раскрывает 2 оружия для того чтобы выпустить падение листа вниз на подъемный стол.
Таблица крена поставляет сложенные листы наружные для того чтобы упаковать.
7. Режим автоматического управления, весь процесс управляет PLC в автоматическом режиме.
