Алюминиевым линия обрабатыванная изделие на определенную длину металлом мухы ножниц машины роторной обрабатыванная изделие на определенную длину машина 3 x 1800
Product Details
Алюминиевым машина обрабатыванная изделие на определенную длину металлом
,Машина обрабатыванная изделие на определенную длину металлом 1800mm
,Линия машина мухы обрабатыванная изделие на определенную длину
Линия алюминиевой мухы ножниц листа роторной обрабатыванная изделие на определенную длину (3 x 1800)
Алюминиевый лист светел в массовой плотности, яркой ровной поверхности, более мягком теле, алюминиевая катушка может быть очень широкие, очень большие размеры, сделанные из горячей завальцовки и после этого процесса. Линия алюминиевого листа катушки обрабатыванная изделие на определенную длину должна быть вырезыванием мухы, роторные ножницы эффективной решение обрабатыванное изделие на определенную длину мухой.
Характеры:
- нон-стоп непрерывно сплющить алюминиевый лист без метки крена
- щипок сервопривода питаясь с зашифрованием для того чтобы знать длину листа, спичку вырезывания мухы с длиной
- Двойные роторные действия ножниц обеспечить режа положение точно.
- штабелировать систему получает лист по кускам без ушибать листы.
- hi рихтовальный станок 6 соответствующий для выравнивать мягкий алюминий в листах в высокой точности
- автоматическое консольное uncoiler эффективно и точный, этапы дорна края шестерни зубов перекрывая друг с другом.
Алюминиевая спецификация листа катушки
| алюминиевый лист катушки | толщина | ширина | вес | плотность |
| 0.2-6mm | 200-2000mm | 5-6T | 2.71g/m3 |
Алюминиевые свойства листа:
| категория | очищенность | ранг | использование |
| серия 1xxx | Al 99% | 1050, 1060,1100 | общий |
| 2xxx | Cu (3-5%) | 2A16 (LY16), 2A06 (LY6) | авиация |
| 3xxx | Mn (1.0-1.5%) | 3003,3004,3005,3A02, 3A21 | общий |
| 5xxx | Mg (3-5%) | 5052.5005.5083.6754. 5A05 | общий, авиация |
| 7XXX | Zn | 7075 | материалы авиации |
Состав
- 1.Coil храня седловина, катушки магазина один или два алюминиевые
- автомобиль загрузки 2.Coil. примите катушку от седловины и нагрузите катушку к uncoiler
- uncoiler дорна 3.Single: гидравлический дорн расширения для стандартного Ф508mm, гидравлический централизует регулировать, с бумажным peeler.
- ролик снеббера головы 4.Coil, peeler копая плиту: раскрыть голову coill от uncoiler и отправить в фидер щипка
- 5.2+17 разровнитель ролика: ролики работы 6Hi, 2layers, средних роликов 2layers и 2layers резервных роликов, заднего натяжения полезны между разровнителем и uncoiler.
- таблица аккумулятора 6.Pit или крена передачи: яма аккумулирует лист в яме для обеспечения разровнителю непрерывной деятельности, таблицы крена передачи также выполнима в одновременный резать мухы.
- 7. Пары двойных роликов, с измерением длины сервопривода (и фильмом прокатывая): Длина сервопривода измеряя (пары роликов щипка или структуры 2+5+2 роликов управляемых мотором и регулятором сервопривода), с PU покрыла ролики щипка для прокатывать фильма
- ножницы 8.Rotary: резать частоту и положение согласно длине и скорости листа.
- транспортер 9.Belt: транспортируйте законченные листы к штабелеукладчику
- 10.Stacker: получающ лист по кускам и складывающ вверх на подъемном столе, штабелируя нагрузку 5T.
- 11.Sheets автомобиль, таблица крена выхода: поставьте листы вне, тогда пакующ. могут быть 2 автомобиля, одного работая и другого ждать.
- система 12.Hydraulic: Насос с зубчатой передачей 11KW обеспечивает давление 12Mpa.
- система управления 13.Electric: Один электрический шкаф и 2 панели оператора (одна консоль для измерять сервопривода, PLC, HMI и штабелировать, одна для раскручивать и выравнивать) с полными и безопасными функциями
Параметры:
| Деталь | Данные | Деталь | данные |
| материал | Алюминиевая катушка | выравнивать ролик | Ф70mm, 17pcs |
| ширина листа | 500-1600 | выравнивать мотор | 75KW |
| толщина листа | 0.3-3.0 | Отладка длины сервопривода | 7.5KW |
| вес катушки | 15T | штабелировать систему | один набор |
| длина прокладки | 500-4000m | прокатывать фильма | доступный |
| линейная скорость | 80m/min | Электрический контроль | PLC Сименс |
| время вырезывания в катушку | 40-120mins | тип разровнителя | 6hi |
Алюминий в листах в катушках обычно мягче в теле и ровны в поверхности, могут быть чистый алюминий или алюминиевый сплав. большая часть часто 1xxx, 3xxx, 5xxx, алюминий в листах серии 7XXX. Прочность выхода ≥65Mpa, листы катушки прочности на растяжение 170-305Mpa может быть полные мягкими (государство o), semi трудный (H24), полное трудное (H18).

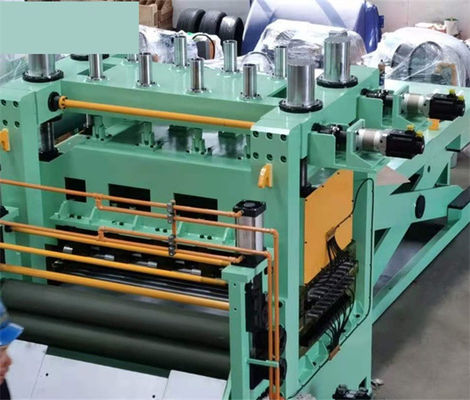

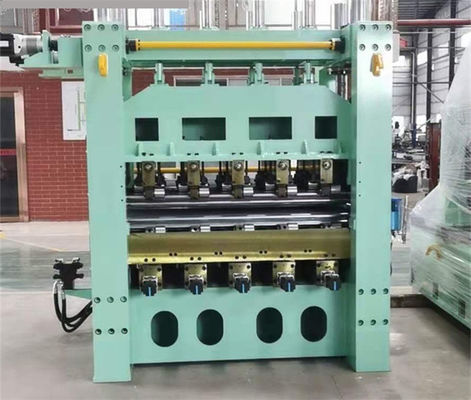

Фото:
