Линия машина тяжелого датчика стальная обрабатыванная изделие на определенную длину с автоматическим штабелеукладчиком
Product Details
линия машина 16mm обрабатыванная изделие на определенную длину
,линия машина 4mm обрабатыванная изделие на определенную длину
,Линия вырезывания катушки тяжелого датчика стальная

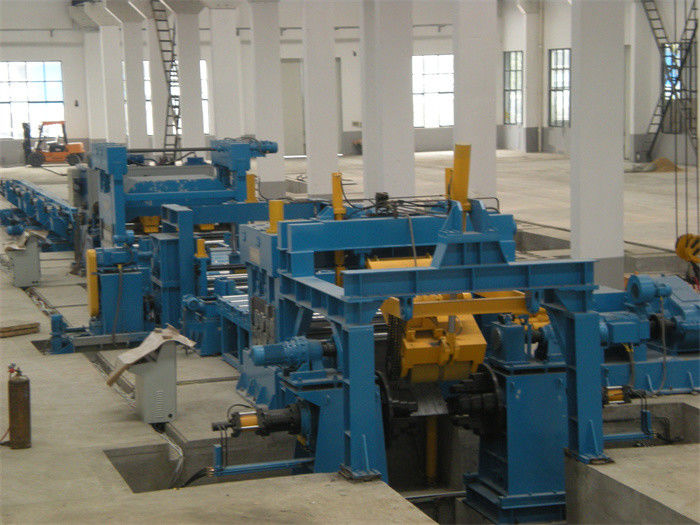

Линия машина тяжелого датчика стальная обрабатыванная изделие на определенную длину с автоматическим штабелеукладчиком
Тяжелая линия стального листа датчика обрабатыванная изделие на определенную длину включает катушку подготавливая седловины, автомобиль загрузки катушки, uncoiler, портальный консервооткрыватель головы катушки рамки, pre разровнитель, свертывает таблицу (проводника стороны, триммер края), свертывает таблицу, проводника стороны, разровнитель 1 или 2, кодировщик, ножницы, транспортируют для того чтобы свернуть таблицу, фидер щипка, автоматический штабелеукладчик.
Режим автоматического управления сверхмощного непрерывного процесса, хотя машина не настолько точно настолько ровно как вырезывание листа нержавеющей стали, лист катушки углерода стальной обрабатывает изделие на определенную длину линия линия высокой конфигурации автоматическая.
- Нормальная прочность выхода ≤270Mpa углерода стальная растяжимое strength≤465Mpa,
- Когда ряд стального листа за емкостью разровнителя, как 1-10mm, 2-12mm, 2 разровнителя, один более небольшой и одно более большое, соответствующие, между тем дважды выравнивающ, сперва грубый выравнивающ и после этого точный выравнивающ, хороши для того чтобы дать плоские листы.
- Штабелировать принимает простой шкаф для того чтобы получить листы от кренов щипка и после этого пневматические толкатели нажать каждый лист к ясному.
- Шифруя длина листа измерений длины на скорости около 30m/min, листа x 8pcs 2m в минуту.
- Автоматический штабелеукладчик: тип ящика получая оружия ролика получает стальной лист пневматическими цилиндрами, таблицу подъема гидравлического up-down двигая, пневматическую сторону и перекрестные толкатели, ширина листа штанга винта отрегулированная мотором, таблицей крена выхода назад передают листы вне, водораспределительная стенка для того чтобы остановить концы листов.
Состав и параметры:
| Нет. | Состав | Параметр/конфигурация |
| 1 | Седловина катушки | 35T |
| 2 | Двойное uncoiler дорна | Φ500-800 mm, нагрузка 35T |
| 3 | Фидер щипка и разровнитель 5 роликов | Φ230 mm, 75KW |
| 4 | Аккумулятор ямы | 6000mm |
| 5 | Бортовой проводник 1# | Гидравлическое 1000-2000mm |
| 6 | разровнитель 11 ролика | 4Hi, 160KW, Φ210 mm |
| 7 | Роторный кодировщик | Rep, Omron |
| 8 | Гидравлические ножницы | Сверхмощный, 45KW |
| 9 | Таблица крена | 5000mm |
| 10 | Штабелеукладчик | 12m 5 толкателей |
| 11 | Гидравлическая система | Клапаны Vitory, насос Yuken |
| 12 | Электрически система управления | Привод DC Parker, PLC Сименс и HMI |
Характеры:

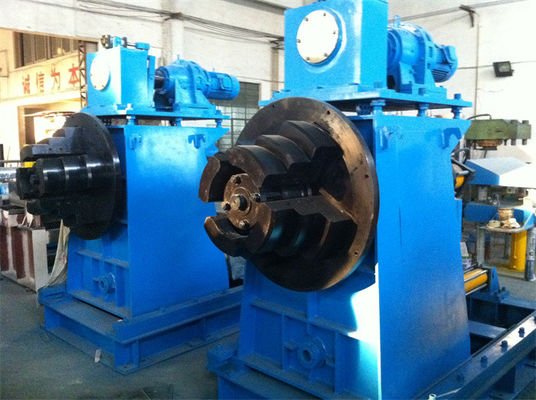

1.Uncoiler/Decoiler
большая стружка к линии длины регулирует тяжелые стальные катушки тяжелого датчика. uncoiler имеет двойные дорны и сильные сползая основания.
Каждый дорн имеет 3 шага, отверстие и заключение 2 дорнов гидравлическими цилиндрами.
Механизм заднего натяжения установленный поверх основания uncoiler, для обеспечения раскручивая стабильности.
2. консервооткрыватель портальной катушки рамки главный
Портальная рамка очень сильна, с роликом прессы снеббера, выправляя ролик поверх рамки.
гидравлическая пресса крена снеббера поверх стальной катушки, и свой отжимая-вниз угол регулируемы
Выправлять ролик может сползти вперед назад для того чтобы отслеживать голову прокладки и выправлять его.
Копающ плиту установленную на preleveler поддержите катушку главный промежуток времени выправляет голову катушки прессы ролика.
3. первый pre разровнитель 2+5
ролик огромен и затвердет и покрывает хромом сильный, reliefing внутренний стресс стальной катушки, поверхности ролика покрытый
К сбросу раскручивая напряжение на изгиб к расслабленному государству.
4. Сверхмощный разровнитель
номер сверхмощного разровнителя будет 13pcs, 11pcs или 9pcs, диаметр роликов будет 180mm -230mm -300mm,
Зазор и угол верхних роликов и более низких роликов можно отрегулировать.
Отсутствие стопа выравнивая, разровнителя непрерывно работая без отжимать стальную пластину пока синхро вырезывание, это хорошо для защиты поверхности стальной пластины без выходить метка ролика
Когда ножницы стоп режа, разровнитель схвачен и остановлен под измерять кодировщика.
5. гидравлические ножницы: Мотор гидронасоса 30KW
6. Режим автоматического управления, весь процесс управляет PLC в автоматическом режиме.
