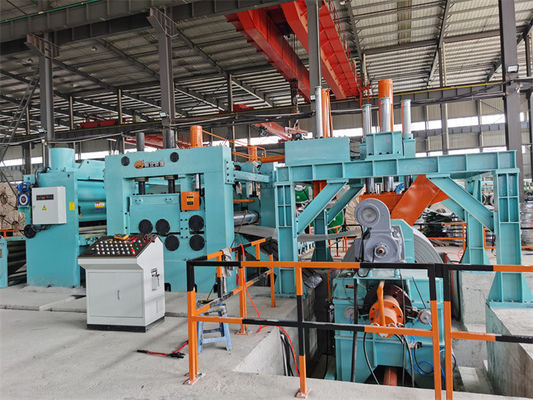

Тяжелый габарит HR стальной плиты двойные выравниватели, вырезанные по длине
Тяжелый габарит HR Стальной лист - это углеродистые стальные листы Q235, Q345, S355, прочность ускорения ≤270Mpa прочность на протяжении ≤465Mpa, линия выравнивателя, разрезанная в длину, является тяжелой, включая декоиллер,одно- или двухуровневые выравнивателиДля HR листов, стекер имеет простую структуру:Кинч роллы отправляет лист на складывающей стойке, а затем толкатель толкает лист аккуратноДвойные выравниватели означают предварительный выравниватель для грубого выравнивания и основной выравниватель для мелкого выравнивания, предварительный выравниватель составляет 2 х, мелкий выравниватель составляет 4 х,Синхронизация между ними контролируется контроллерами скорости под управлением PLC.
Состав и параметры:
| Нет, нет, нет. |
Состав |
Параметр / конфигурация |
| 1 |
Кольцевое седло |
20-30 Т |
| 2 |
Двухмоторный разворачиватель |
Φ500-800 мм, нагрузка 30 т |
| 3 |
Питальщик и пятиколесный выравниватель |
Φ220 мм, 55 -75 КВт |
| 4 |
Аккумулятор ямы |
6000 мм |
| 5 |
Боковой путеводитель 1# (необязательно) |
Гидравлический 1000-2000 мм |
| 6 |
Режущий триммер (необязательно) |
Отдельное тело, управление частотой,
Край 3-8 мм
|
| 7 |
Скрап-вильтер и стол для переворачивания (необязательно) |
Руководство по отходам, гидравлический толкательный винтер |
| 8 |
Боковой путеводитель 2# |
Гидравлический 1000-2000 мм |
| 9 |
11 Уравнитель ролика |
4Hi, 132KW, Φ190 мм |
| 10 |
Ротационный кодер |
Реп, Омрон |
| 11 |
Гидравлическая стрижка |
Тяжелая работа, 22 кВт |
| 12 |
Стол с рулонами |
4000 мм |
| 13 |
Стакер |
Простой тип стойки, 12 м |
| 14 |
Гидравлическая система |
Клапки витрины, насос Yuken |
| 15 |
Электрическая система управления |
Паркер DC привода, Siemens PLC и HMI |
Персонажи:
1- Разворачиватель / разворачиватель
тяжелое резкое на длину рукоятка линий тяжелые стальные катушки тяжелого калибра. разворачиватель имеет двойные мандри и сильные скользящие основания.
Каждый мандрел имеет три ступени, открытие и закрытие двух мандрелей гидравлическими цилиндрами.
Механизм обратного напряжения, установленный на базе разворачивающего устройства, для обеспечения стабильности разворачивания.
2Открыватель головки с катушкой портального каркаса
Каркас портала очень прочный, с роликом для прессования и роликом для выпрямления на вершине каркаса.
гидравлический рулон снуббер пресс на вершине стальной катушки, и его угол подачи регулируется,
Выпрямительный ролик может скользить вперед-назад, чтобы отследить голову полоски и выпрямить ее.
Пластина лопатки, установленная на предварительном уровне, поддерживает головку катушки, в то время как выпрямляет голову катушки роликового пресса.
3. первый 2+5 предварительный выравниватель
Ролик огромный и прочный, облегчающий внутреннее напряжение стальной катушки, поверхность ролика затвердела и покрыта хромом.
Чтобы облегчить разворачивающееся изгибающее напряжение до расслабленного состояния.

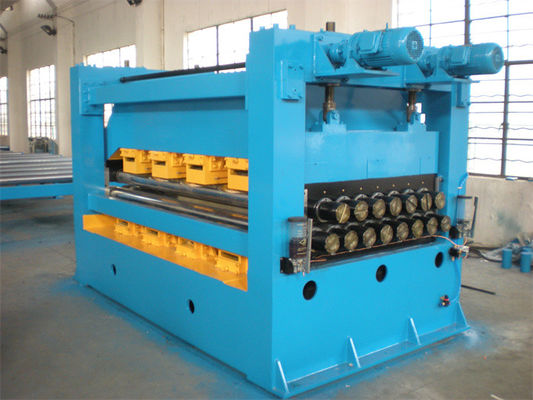

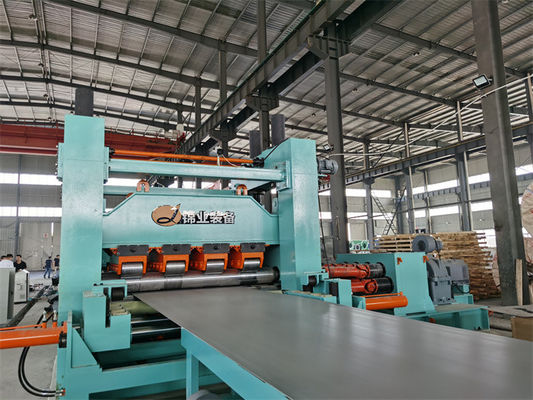

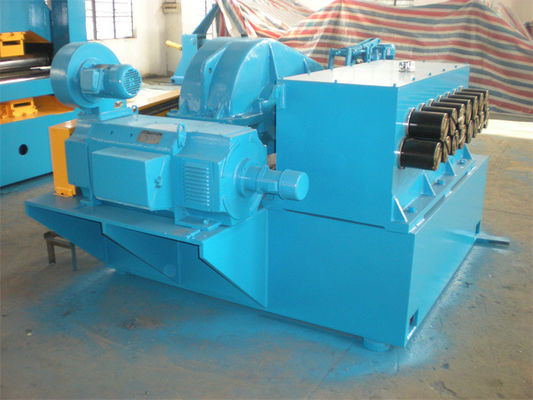

4. Тяжелое оборудование для выравнивания
Количество тяжелых ливелеров будет 13 штук, 11 штук, 9 оц, диаметр роликов будет 180 мм -230 мм -300 мм,
Разрыв и угол верхних и нижних роликов можно регулировать.
Нет остановки выравнивания, выравниватель непрерывно работает без нажатия стальной пластины во время синхронной резки, это хорошо для защиты поверхности стальной пластины, не оставляя следа ролика
При прекращении резки сдвига, выравниватель зажимается и останавливается при измерении кодера.
5Гидравлическая стрижка
Следовательно, для резки высокой частоты и прочной рамы, сильная гидравлическая станция для резки, большой сервомотор для синхронного отслеживания стальной пластины.
Гидравлический качающийся сдвиг является остановкой резки при измерении кодера.
6Автоматическое управление, весь процесс находится под контролем PLC в автоматическом режиме.
