Slitter Recoiler металлического листа подвергает механической обработке для точности разрезая линию

Slitter Recoiler металлического листа подвергает механической обработке для точности разрезая линию

Линия точности стальная разрезая включает машину uncoiler, машину slitter, tensioner и машину recoiler, etc…

• Машина Uncoiler: нагрузка катушки медведя стальная и раскрутить стальную прокладку для разрезать.
• Машина Slitter: двойные беседки носить круговые ножи для того чтобы разрезать стальную прокладку продольно, мотор и привод коробки передач 2 беседки всеобщими соединениями, прессой-вниз верхней беседки отрегулированы мотором и шестерней & штангой червя. Точность slitter очень важна, 2 беседки должна быть параллельна, ножи и прокладки должны быть хорошей точностью

Инструменты slitter включают круговые ножи, стальные прокладки между ножами и валики для того чтобы направить разрезанные прокладки прямо выходя от slitter.

Круговые ножи материалы отличаются к материалу прокладки металла для того чтобы разрезать, стальные прокладки сделаны CK45 в различных толщинах, валики могут быть прямыми деревянными барами или резиновыми кольцами. дать разрезать высокой точности:  изогните +/-0.10mm/m, край картавит:  ≤0.3mm, прямота: ≤0.8mm/m, разрезанные ширины ±0.1mm.

• Машина Recoiler: перемотайте разрежьте прокладки на дорне recoiler, ем включает разделитель прессы, дорн расширения, двигатель и коробку передач передачи, поддерживающий кронштейн, толкатель.

Для тонкой замотки листа, дорн возвратной пружины безшовен, для защиты стальных прокладок внутри слоев.

Перемотанные стальные прокладки ясны в слоях и краях, телескопе не позднее 0.5mm

Машина тонкого листа разрезая быстрый ход разрезая 120m/min высокой точности, 150m/min, 200m/min, каждое полчаса может разрезать одну катушку, добавочную

аранжированы, что сокращает эффективный механизм время бездействия, время загрузки, регулируя и разгружать о 10minutes, каждом 8 часов может разрезать 10coils (10coils x 15T = 150T), переносах 300T каждого дня 2.

Характеры:

1. Катушка храня седловина: положенная катушка готовая на седловине, автомобиль катушки (вагонетка) может прийти под катушку и поднять она вверх, которая уменьшает рабочее временя надземного крана и избегает стальной будучи поврежданной катушки если кран сразу положил катушку на автомобиль катушки.
2. Автомобиль катушки нагружая: любой тип тип автомобиля пола или ямы катушки, обеспечивает что эффективная загрузка катушки на раскручивает дорн.
3. одиночное uncoiler дорна: гидравлический дорн расширения свойственный для 508mm, и может установить дополнительные этапы или резиновый рукав к катушкам ID uncoiler более большим. Нагрузка на дорне меняет с различными катушками металла размеров.
4. рука прессы тракции катушки главная, peeler копая плиту: объедините друг с другом для открытия coill возглавить и отправить в фидер щипка.
5. Фидер щипка и preleveling оборудование: в продевать нитку отправьте голову катушки вперед в slitter, в автоматическом режиме, одновременном с slitter непрерывно отправляя прокладку в петлю аккумулятора.
6. петля аккумулятора 1# первое в земле: гидравлическая хлопая плита как мост для того чтобы позволить тонкому пропуску листа сверх во время продевать нитку этап, в автоматическом режиме, аккумулировать стальному отключению в яме петли для того чтобы синхронизировать скорость щипка питаясь и разрезая, с электрическими глазами на стенах ямы к обратной связи.
7. Ролики прессы и бортовой проводник: к горизонтально и вертикально направьте стальную прокладку в центре разрезая машины. Вручную отрегулируйте бортового проводника к стальной ширине прокладки.

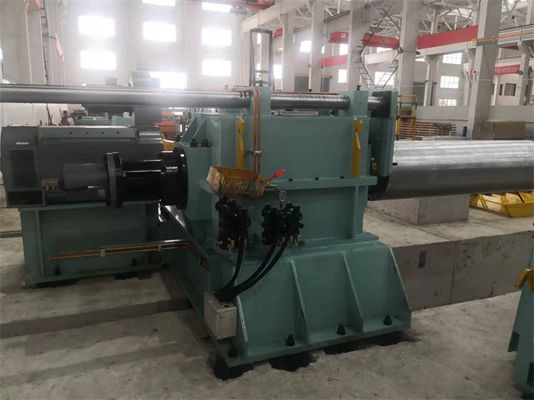

8. Главная машина, разрезая машина: включите пару параллельных валов ножа, одной передвижной стойки slitter, одной фиксированной стойки slitter, винта вниз с механизма, привода и передачи контролируемых водителем DC/AC.
9. Койлер утиля края: обмотайте вверх утиль края, обматывая напряжение обеспечивает мотором циклоиды через колесо трением.
10.  яма петли аккумулятора 2#: такая же структура с ямой аккумулятора 1#, гарантировать синхронную скорость разрезать и свивать, разрезанные прокладки никогда всегда спутывает в петле.
11. Блок напряжения и скорости измеряя: гидравлические шерсти чувствовали тип или тип обеспечение ролика напряжения свивать, шифруя линейную скорость измерения перед свивать.
12. Ролик и pre разделитель дефлектора: перед свивать, отдельные стальные прокладки в направлении заказа и направляющих реек, который нужно свить острозубцы дорна.

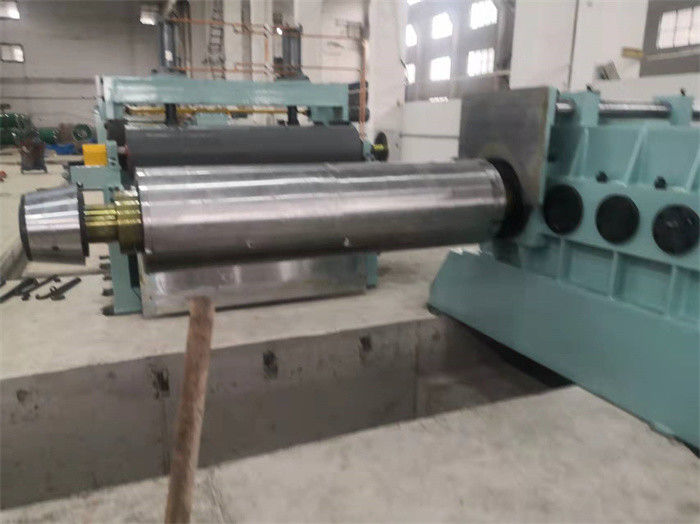

13. Отделять overarm и recoiler: или безшовный или открытый дорн этапов, убеждаться хороший свивать, свертываясь спиралью горб ≤0.5mm, разница в ±0.10mm края.
14. Электрическая система управления: PLC Сименс для того чтобы контролировать разрезая линию работая на высокой скорости 200m/min.ü
