Катушка высокой точности нержавеющей стали разрезая линию Slitter машины двойной опционный

Катушка высокой точности нержавеющей стали разрезая линию Slitter машины двойной опционный
Basic Properties
country of origin
Wuxi, Китай
Brand Name
Jinye
PRODUCT MODEL
СС (0,3-3) х 1600
Trading Properties
MOQ
1SET
Packing
4 х 40 НС
period for dispatch
120-180days
payment method
L/C, T/T
Supply Capacity
10 комплектов в год

Product Details

Выделить:

Катушка высокой точности разрезая линию машину

,

Нержавеющая сталь разрезая линию машину

,

машина катушки 120mpm разрезая

Mother Coil: 200, 300, 400 долларов США
Coil Inner Diameter: 508mm, 610mm
Coil Outer Diameter: 2000мм
Max Coil Weight: 20т
Slitter Arbor: 240мм
Recoil Mandrel: 508 мм бесшовные
Slitting Speed: 120 м/мин
Land Occupation: 30 м Д x 9 м Ш
Number Of Slitting: 3 мм 12 прорезей
Slitting Precision: +-0,10 мм
Total Power: 400кВт
Feeding Direction: Подгонянный
Product Brief
Катушка высокой точности нержавеющей стали разрезая линию машину (двойной slitter опционный) Катушка нержавеющей стали высокой точности разрезая линию, очень сильные и очень точные. Потому что, сравненный с нормальной прочностью выхода ≤350Mpa углерода стальной растяжимым strength≤550Mpa, прочностью ...
Product Description

Катушка высокой точности нержавеющей стали разрезая линию машину (двойной slitter опционный)



Катушка нержавеющей стали высокой точности разрезая линию, очень сильные и очень точные. Потому что, сравненный с нормальной прочностью выхода ≤350Mpa углерода стальной растяжимым strength≤550Mpa, прочностью выхода ≤550Mpa прочности листа нержавеющей стали растяжимым strength≤780Mpa и гораздо выше эластичной прочностью





Как высококачественная сталь, поверхность листа нержавеющей стали ярка и ровный, хорошо быть защищено в разрезая процессе, все ролики передачи покрытые резиновые PU.



Характеристики

1. Очень сильное decoiler cantileveler и ролик и peeler прессы отверстия катушки копая плиту, с бумажным слезая прибором

2.Slitter: стойки slitter, валы, ножи более большой и более сильно чем нормальный slitter. Сила двигателя slitter около 40% больше чем нормальный модельный.

ролики передачи 3.All резиновые PU покрытые для того чтобы избежать поверхности листа STS с нуля.

петля ямы 4.Accumulator более длинна и глубоко достаточно убеждаться эластичный аккумулировать прокладки нержавеющей стали.

чувствовали, что обеспечил блок обеспечения 5.Tension иметь и ролик и шерсти регулируемое стабилизированное напряжение для свивать.

6.Recoiler имеет портальный тип рамки overarm разделитель, от верхней части для того чтобы отжать отделять прокладки.

7.Slitting скорость до 120m/min, разрезать высокой точности.

ножи 8.Slitting будут особенным материалом SKD11, H13K, SLD, etc.

система 9.Hydraulic, как гидравлические цилиндры, клапаны, крепка и более прочна.



Разрезать точность:

  • Допуск ширин разреза: ≦0.10mm; Разрезанное width<300mm, толщина <1.2mm, разрезало ширину tolerance≦0.05mm;
  • Разрезанный погиб: ≦0.5mm/M для прокладки более широко чем 300mm, ≦1.0mm/M для прокладки <300mm>
  • заусенцы: ≦0.05mm, или сказать, отсутствие больше чем 5% сверх прокладки толщины 1mm разрезая на стабилизированной скорости под условиями острых ножей и свойственные зазоры ножа.
  • Возвратная пружина staggering≦±0.5mm (на стабилизированной скорости, изменении скорости не настолько быстро
  • Turriform возвратной пружины: ≦±2.0mm (на максимальном диаметре наматывания

Параметры:

Разрезающ 120mpm линии 0,3 -3 x 1600 Параметры
Приходя стальные катушки ID508mm, 610mm, OD1800mm, вес 20T катушки
Законченные катушки младенца ID508mm, OD1800mm, вес 20T катушки максимальный
Ширина катушки матери 300-1600mm
Ширины катушки младенца 30mm -600mm
Номер разрезать 1mm x 30slits; 3mm x 15slits
Главные моторы Slitter 132KW + Recoiler 160KW
Нож Slitter ID240 x OD360 x 15mm SKD11 HRC58-61
Дорн Recoiler Безшовный дорн
Опционный Slitters быстрым обменом двойные
Разрезать скорость 0-120mpm регулируемое
Конфигурация PLC Сименс, привод Parker, клапаны Rexroth
Разрезать точность Ширина ±0.1mm разреза; Погиб ±0.1mm/m; bur 5% толщины; горб возвратной пружины<0>



Конфигурация:

Часть Материальный, обрабатывающ, бренд
вал, ось, ролик 42CrMo, HB250-275
Беседка Slitter 42CrMoforging, HB280-300, поверхностный MF HRC50-55, трудное покрытие хрома, поверхностный полировать
Рамка, основания Q235-A, (16Mn) стальные пластины Q345 сваривая, обжигая обработка
Тело коробки передач Q345 плиты сваривая, термическая обработка, взрывать песка, картина праймера
Шестерни: 40Cr ковкая сталь, HB240-255, зубы смотрит на затвердетый, смолотые зубы
Этапы Uncoiler Recoiler: Литая сталь 55#, закалять, трудное покрытие хрома и полировать
Гидронасос Насос pistion Yuken переменный
PLC Сименс S200
Подшипник HRB, ZWZ, SKF
Пневматические части Airtac, SMC

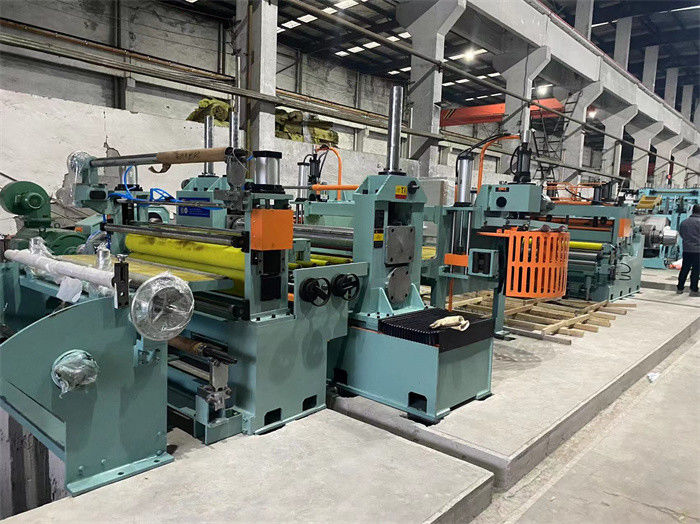

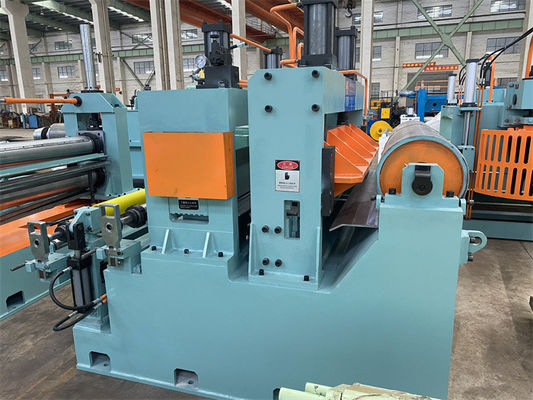

Катушка высокой точности нержавеющей стали разрезая линию Slitter машины двойной опционный

Катушка высокой точности нержавеющей стали разрезая линию Slitter машины двойной опционныйКатушка высокой точности нержавеющей стали разрезая линию Slitter машины двойной опционныйКатушка высокой точности нержавеющей стали разрезая линию Slitter машины двойной опционный
