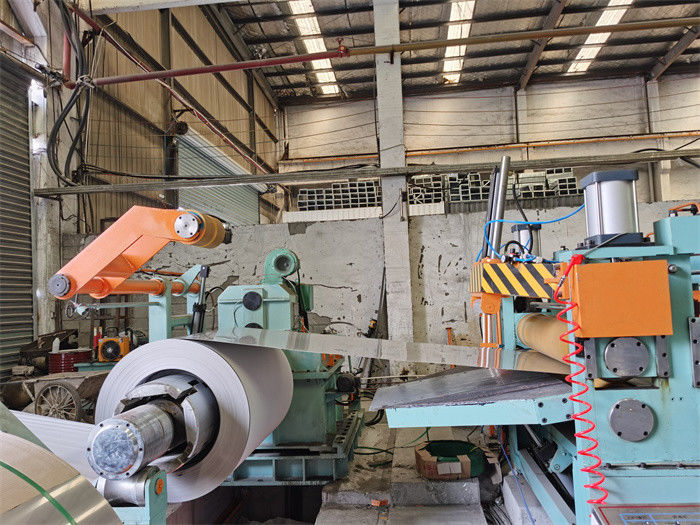

Высокоскоростной лист высокой точности автоматический стальной разрезая линию машину
Product Details
0.3-3 x 1300 разрезая линии машина
,100m/min разрезая линию машину
,Высокоскоростная разрезая линия машина
Высокоскоростной лист высокой точности автоматический стальной разрезая линию машину
Основные особенности этой машины включают:
Высокая степень автоматизации: автоматический питаться, автоматическое вырезывание, автоматическая замотка, режим полностью автоматического управления, отсутствие потребности для ручной интервенции, уменьшая ручной труд в продукции.
Высокая режа точность: Эта машина принимает предварительную режа технологию, которая может достигнуть высокоточного и высокоскоростного вырезывания, эффектно улучшая качество продукции.
Сильная обрабатывая способность: Линия вырезывания стальной пластины имеет сильную обрабатывая способность, которая может одновременно обрабатывать множественные стальные пластины различных спецификаций и толщин для того чтобы отвечать различные потребностямы продукции.
Сильная приспособляемостьь: Эта машина не только соответствующая для резать обычные стальные пластины, но также для резать разные виды плит, как плиты нержавеющей стали, стальные пластины цвета, etc.
Поэтому, автоматические линии вырезывания стальной пластины широко использованы в сталелитейной промышленности, особенно в индустриях как автомобильные производство, воздушно-космическое пространство, конструкция, и бытовые техники, с важным значением применения.
Состав
Катушка подготавливая седловину, головы автомобиля катушки фидер консервооткрывателя нагружая, Uncoiler, катушки, щипка & Пре-разровнитель, режет, делает ямки аккумулятор 1, проводника входа, моталку Slitter, утиля, аккумулятор 2 ямы, Tensioner и Пре-разделитель, ножницы столба и ролик дефлектора, recoiler с overarm разделителем, катушкой discharging автомобиль, (турникет)
- Uncoiler: тип одиночного дорна консольный для нагрузки 15-20T катушки или двойное uncoiler голов конусности для 20 -30T
- Фидер и Preleveler щипка: прокладка щипка питаясь стальная к slitter в Jog и прокладке питания в аккумулятор ямы в автоматическом режиме.
- Slitter сердце разрезая линии, устанавливает ножи диска, прокладки, резиновые кольца или деревянные прокладки для того чтобы осуществить разрезающ, обмен двойных slitters быстрый опционные
- Кабели разреза отжимают ролик: установленный на таблицу крена над моталками утиля, для того чтобы отжать разрезанные прокладки кабели не падают в петлю ямы.
- Моталка утиля: вертикальный тип или горизонтальный тип доступны, обматывают вверх утили края.
- Прокладки отделяя: три раза обнажает отделять (дважды перед напряжением, раз перед свивать).
- Напрягая станция: каналы прорезали лучи зажимают шерсти чувствуемые, что обеспечили регулируемое напряжение свивать.
- Ролик зашифрования дефлектора: отклоните направление прокладок перед линейной скоростью свивать и измерения для того чтобы осуществить синхронизацию между slitter и recoiler
- Recoiler: безшовный дорн или нормальный дорн этапов доступны, обмотать вверх прокладки в заказе под прокладками прессы отделяя.
Параметры
| Катушка матери | Разрезать номер | Разрезать скорость | Разрезать точность | Инструменты | Сила | Емкость |
|
0.3-3mm толстое ширина 300-1300mm ID 508mm 1800mm OD вес 20T |
25strips для 0.3-1mm;
10strips для 2.0-3.0mm; |
0-120m/min регулируемый |
прокладки 20-1300mm; ≤+/-0.10mm разрезало ширину, свертываясь спиралью горб ≤0.5mm. |
Ножи: SKD11, SLD, H13K Прокладки: Сталь 45# Валик: резиновый, PU звенит Разделитель нейлона 16Mn отделяя диски |
Полное 260KW Slitter 90KW Койлер 110KW |
катушка 15T 30mins/coil x, 8hours 240T |
Схема размещения
