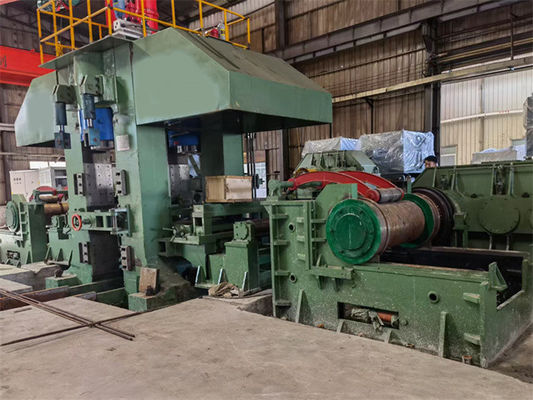

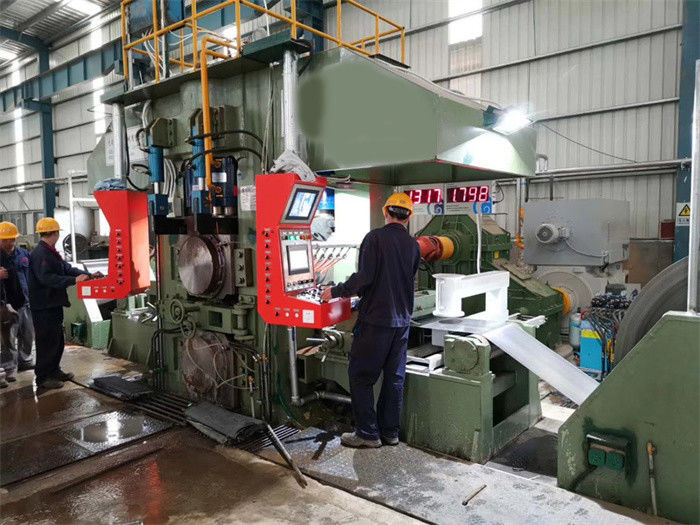

Высокоскоростной AGC /AFC/APC 6Hi обращая линию мельницы холодной прокатки (1450)
мельница холодной прокатки φ370/φ415/φ1180×1380mm 6hi реверзибельная мельница холодной прокатки высокой точности высокой конфигурации высокоскоростная с внизу параметрами:
| Сырье |
| Q195, Q215,08Al, 20#, Q235, SPHC, SPHD, SPHE |
| strength≤ 610N/mm2 strength≤ 360N/mm2 выхода растяжимое |
| ширина толщины x 2-3.5mm (900-1250) mm |
| ID610mm OD2000 максимальное 27T |
| Законченный продукт |
| 0,12 -0.8mm x 900 -1250mm |
| ID508 X OD2000 x 27T |
| Hi обратная мельница 1380 6 |
| ролик работы φ370-φ330×1380mm |
| ролики φ415~φ375×1380mm средние |
| ролики φ1180-φ1080×1300mm резервные |
| Гнуть ролика работы (одиночная сторона +/-): 375/280KN |
| Средний гнуть ролика (одиночная сторона +): 450KN |
| Средняя передача ролика: ±150mm |
| Максимальная свертывая сила: 15000KN |
| Максимальный свертывая вращающий момент: 110KN.M |
| Свертывая скорость: максимальное 1300m/min |
Состав:
Uncoiler, 1set Автомобиль катушки нагружая, 1set Раскручиватель катушки главный, 1set
Recoiler перед мельницей, 1set Катушка разгружая автомобиль, 1set
Обработка таблицы перед мельницей, 1set
мельница холодной прокатки φ370/φ415/φ1180×1380mm 6hi реверзибельная
Обработка таблицы после мельницы, 1set
Оборудование ролика изменяя, 1set
Recoiler после мельницы, 1set Катушка разгружая автомобиль, 1set
Высокая гидравлическая система давления для цилиндров 1Set сервопривода AGC
Средняя гидравлическая система давления для ролика гнуть 1set
Нормальная гидравлическая система давления для гидравлических действий 1set
APC, AFC, система управления 1Set AGC электрическая
Система смазки (сделанная эмульсию система охлаждения, смазка газа масла, тонкая смазка масла)
Описание электрической системы управления:
| 1 электропитание и система распределения |
| |
stransformer привода трансформатора и мотора 710V привода 400V |
| |
Система распределения силы низшего напряжения |
| |
Система UPS |
| 2 сыстемы драйва главных мотора |
| |
Система главного привода включает приводы uncoiler, recoiler перед мельницей, роликом главной мельницы верхним, роликом главной мельницы более низким, recoiler после recoiler, принимает пользу регулятора частоты AC, включая шкафы привода, двигатели. |
| |
Настройка по частоте AC серия SINAMICS S120, общий автобус DC соединяясь с несколькими моторов, останавливать обратной связи. |
| |
Соедините систему главного привода с системой автоматизации Profibus |
| сыстема драйва 3 вспомогательных мотора |
| |
Моторы роликов дефлектора принимают S120, нагнетают моторы обработки станции смазки для принятия инверторов частоты G120XA. |
| |
привод мотора неизменяемой скорости |
| система автоматизации 4 |
| |
Ранг L0 управлением привода, основная ранг L1 системы автоматизации, HMI L1.5. |
| |
один последовательный контроль логики S7-315 |
| |
другая система управляющего устройства и управления производственным процессом мотора (S7-400+2×FM458) |
| |
удаленное соединение I/O |
| |
AGC, AFC, управление APC |
| Станция 5 деятельност |
| |
Раскручивая станция деятельности |
| |
Основная станция деятельности |
| |
Панель деятельности входа |
| |
Панель деятельности выхода |
| 6 метры и систем контроля |
