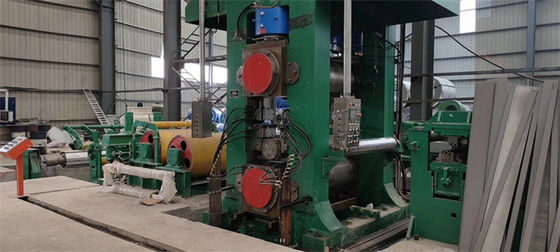

Высокая реверзибельная машина мельницы 4 Hi 4 для прокладок металла
Автоматическая реверзибельная мельница отличает тандемный непрерывный прокатный стан, прокладка металла вперед или обратить бег через прокатный стан для уменьшения толщины прокладки количеством пропусков завальцовки, туда и сюда пропуски могут быть до 5 или 6 до толщины металла не будут достигать до законченного датчика.
Реверзибельная мельница соответствующая для
- 1) завальцовка прокладки металла высокой точности тонкая
- 2) Годовое производство металлического продукта Cold-rolled сильно необходимо.
Особенности реверзибельного прокатного стана:
- Материалы прокладки катушки металла могут быть сталью углерода, нержавеющей сталью, медью, бронзой, алюминием, никелем, серебром, сплавом титана, etc.
- Реверзибельный прокатный стан может быть 2 высокого, 4 высокого, 6 максимумов, 8 высоких, 12 максимума, 18hi, 20 высокое
- Реверзибельная холодная прокатка требует туда и сюда свертывать в стабилизированном, равномерный и точное состояние, изготовляя precison прокатного стана должно быть хорошо.
- Толщина уменьшая контроль реверзибельной мельницы может быть винтом механика вниз или гидравлическим винтом AGC вниз, требовать применением, скоростью и точностью холоднопрокатного металла
- 2 койлера сидят каждая сторона реверзибельного прокатного стана пока уменьшающ толщину прокладки катушки металла, для того чтобы обеспечить свертываясь спиралью прокладку металла напряжения и ветра вверх.
- Двигатель реверзибельной мельницы поворачивает FWD или REV, автоматического управления режим регулятором мотора и PLC

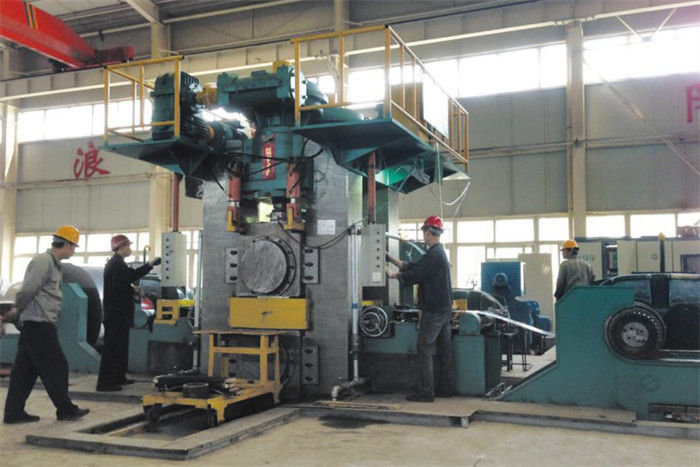

700 мельница 4 роликов (4 высокого) реверзибельная.
| стальной материал |
горячекатаная нормальная сталь углерода, без мариновать или обстреливать, обожженная холоднопрокатная катушка (CRCA)
|
| Входящая прокладка катушки |
450-600mm x 2-3mm |
| Входящие катушки |
ID 508mm, 1800mm OD, 10T |
| Cold-rolled закончило SS свертывает спиралью прокладку |
450-600 x 0.60-1.5mm |
| Обратные параметры прокатного стана |
| Скорость прокатного стана |
Макс 200m/min, |
| Свертывая сила |
Макс 6500KN |
| Напряжение свивать |
До 80KN |
| Спецификации ролика работы. |
Ф190 x 700mm |
| Резервные спецификации ролика. |
Ф600 x 680mm |
| Сила главного мотора |
700KW |
| Сила мотора возвратной пружины |
350KW |
| Электрический контроль |
Винт в Jog, водители механика DC Сименс RA80, PLC, система датчика толщины рентгеновского снимка |
| Жидкостные условия |
Тонкая смазка для коробок передач, тавот для гнезд подшипника, гидравлическая станция масла, свертывая отростчатая система охлаждения |
| Автоматическое изменение ролика |
Гидравлический привод мотора и цилиндра, осуществить автоматическое изменение ролика |
Процесс работы:
10T Uncoiler, фидер щипка и раскручиватель 5 роликов, 1-ое Recoiler, 4 Hi реверзибельных мельницы, 2-ое Recoiler.
Конфигурация:
Конфигурация
1. Моторы DC проконтролированы водителем DC серии 6RA80 цифровым, вся линия проконтролированы PLC Сименс.
2. Механическая пресса-вниз винта прокатного стана
3. Регулировать отступления прессы-вниз
4. Предохранение от безопасности как предохранение от перегрузки, аварийная остановка в электрической системе управления.
5. автоматическая свертываясь спиралью установка напряжения и автоматическое постоянн управление напряжения.
6. Ролики работы привода, всеобщие соединения как соединение
7. Сухая смазка тавота для гнезд подшипника роликов, прессы-вниз и всеобщих соединений
8. Автоматическое управление PLC для всего процесса как interlink свертывая сигналов тревоги процесса и недостатка.
9. Прокатный стан имеет функции: заранее ставить свертывая параметров процесса, осмотра, дисплея и сигнала тревоги параметров обработки и критических параметров машины.
recoilers 10.Two и мельница 4hi осуществляют реверзибельную завальцовку
