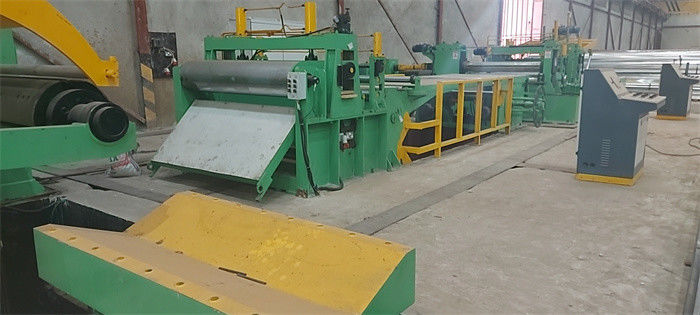

Точность светлого датчика высокоскоростная разрезая линию 0.3-3 x 1250

Горячая точность продажи разрезая линию для светлого датчика (0.3-3 x 1250)

Аранжированы, что уменьшает светлый лист датчика разрезая линию имеет горячую модель продажи, 0.3-3 x 1250, разрезая скорость обычно 120m/min, механизм время простоя, время загрузки, продевая нитку и разгружать для катушки можно закончить в 10minutes. катушке generally15T нужно 30-40minutes, каждый день 8hours может произвести 200T.

точность светлого металла датчика высокоскоростная высокая разрезая линию имеет characteris точно конструированный, подверганный механической обработке, собранный и установленный, мы поставили 3 x 1250 разрезая линии к России (2sets), Казахстану (2sets), Коста-Рика (1set), Сальвадору (1Set), Колумбии (1set), Танзании (1set), Нигерии (1set), Филиппинам (2sets), etc…

Состав и план

Катушка подготавливая седловину, головы автомобиля катушки фидер консервооткрывателя нагружая, Uncoiler, катушки, щипка & Пре-разровнитель, режет, делает ямки аккумулятор 1, проводника входа, моталку Slitter, утиля, аккумулятор 2 ямы, Tensioner и Пре-разделитель, ножницы столба и ролик дефлектора, recoiler с overarm разделителем, катушкой discharging автомобиль, (турникет)

• 1.Coil храня седловина: положенная катушка готовая на седловине, автомобиле катушки приведенных под катушку и поднять ее вверх
• автомобиль загрузки 2.Coil: любой тип тип автомобиля пола или ямы катушки, катушка нагрузки на раскручивает дорн.

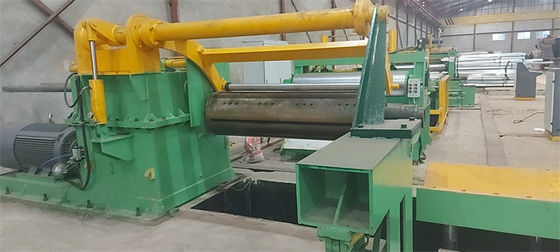

• uncoiler дорна 3.Single: гидравлический дорн расширения для стандартного Ф508mm, и может установить дополнительные этапы или резиновый рукав для того чтобы раскрутить более большие катушки ID.
• ролик прессы головы 4.Coil, peeler копая плиту: раскрыть голову coill и отправить голову в фидер щипка.
• 5.Pinch фидер, 3rolls разровнитель, передние ножницы: в продевать нитку отправьте голову катушки вперед в slitter, в автоматическом режиме, одновременном с slitter непрерывно отправляя прокладку в петлю аккумулятора 1#.
• петля аккумулятора 6.1#: гидравлическая хлопая плита как мост для того чтобы позволить тонкому пропуску листа сверх во время продевать нитку этап, в автоматическом режиме, аккумулировать стальному отключению в яме петли для того чтобы синхронизировать скорость щипка питаясь и разрезая.
• ролики 7.Press и бортовой проводник: к горизонтально и вертикально направьте стальную прокладку в центре slitter.
• 8.Slitter: включите пару параллельных валов ножа, одной передвижной стойки slitter, одной фиксированной стойки slitter, винта вниз с механизма, мотора и передачи так же, как высокой точности разрезая инструменты.
• моталка утиля 9.Edge: обмотайте вверх утиль края, обматывая напряжение обеспечивает мотором контролируемым инвертором.
• яма петли аккумулятора 10.2#: такая же структура с ямой аккумулятора 1#, гарантировать синхронную скорость разрезать и свивать, разрезанные прокладки никогда всегда спутывает в петле.
• 11.Press ролики, напряжение, ножницы столба: пресса разрезала прокладки, гидравлические шерсти чувствовала тип или тип обеспечение свивать, отрезанные кабели ролика напряжения прокладки плоско.
• разделитель 12.Pre и ролик дефлектора: перед свивать, отдельные стальные прокладки в заказе и отклонить прокладки для того чтобы свить gripper дорна.
• 13.Separating overarm и recoiler: или безшовный или открытый дорн этапов, прокладки катушки вверх аккуратно.
• 14.Coils разгружая автомобиль: разгрузите разрезанные катушки от дорна возвратной пружины.
• система 15.Hydraulic: гидравлические блок питания, клапаны, трубы и соединения
• система управления 16.Electric: PLC Сименс для того чтобы контролировать разрезая линию работу.

Параметры

Схема размещения
