точность 3x1600 200mpm разрезая линию супер высокоскоростную стальную катушку разрезая линию машину

точность 3x1600 200mpm разрезая линию супер высокоскоростную стальную катушку разрезая линию машину

точность 3x1600 200mpm разрезая линию супер высокоскоростную стальную катушку разрезая линию машину
точность 3x1600 200mpm разрезая линию супер высокоскоростную стальную катушку разрезая линию машину точность 3x1600 200mpm разрезая линию супер высокоскоростную стальную катушку разрезая линию машину точность 3x1600 200mpm разрезая линию супер высокоскоростную стальную катушку разрезая линию машину

Большие изображения :  точность 3x1600 200mpm разрезая линию супер высокоскоростную стальную катушку разрезая линию машину

Подробная информация о продукте:
Место происхождения: Wuxi, Китай
Фирменное наименование: Jinye
Номер модели: (0,3-3) х 1600
Оплата и доставка Условия:
Количество мин заказа: 1SET
Упаковывая детали: Обернутая пленкой, 5 x 40HC
Время доставки: 120 -180дней
Условия оплаты: L/C, T/T
Поставка способности: 10 комплектов в год

точность 3x1600 200mpm разрезая линию супер высокоскоростную стальную катушку разрезая линию машину

описание
Материал: рулонный лист CR, GI Ширина катушки: 400-1600
Толщина рулона: 0,3-3,2 Вес катушки: 25т
Внутренний диаметр катушки, наружный диаметр: 508мм, 2000мм Количество продольной резки: 3 мм х 12 полосок
Скорость резки: 0-200 м/мин Двойные резаки: Быстрое изменение
Разгрузка рулонов: турникет Площадь земельного участка: 25м х 13м
Полная сила: 380кВт Оправка отдачи: 508
Выделить:

точность 200mpm разрезая линию

,

точность 3x1600 разрезая линию

,

Стальная катушка разрезая линию машину

Супер высокоскоростная стальная катушка разрезая 200mpm линии 3 x 1600

Наш выдвинутый новый Н тип разрезающ линию улучшает в много частей и дает более высокие скорость, стабильность и точность.
1. одиночное decoiler дорна: кнопка прессы одного на панели оператора, централизуя легко для того чтобы отрегулировать катушку на центральной линии.
Если частично катушка разрезана, то остальной лист катушки может возвратить назад в uncoiler
ролик 2.Pinch играет роль проводника отклонения кроме питаться щипка
блок проводника 3.Side: добавьте 1 над 2 роликами, пневматически отожмите вниз верхний ролик для того чтобы позволить стальной прокладке категорично пройти до конца.
4.Slitter:

  • диск инструментов высокой точности разрезая ножи: SKD-11, HRC 60-62, допуск толщины ножа в пределах ±0.003mm.
  • PU объехал прокладки диска: такая же точность как нож как прокладка и также как валик ножа.
  • деревянные прокладки плит доступны для тонкий разрезать листа
  • разрезать программу расположения инструментов делает разрезающ аксессуары для изменения легкого.
  • Мы также даем вариант обменивать двойных голов slitter автоматический друг с другом на основании обменом, один slitter работа онлайн пока работники могут аранжировать инструменты ножа на другом slitter, автоматически проверяем аранжированный зазор ножа.

5. Моталка утиля: вертикальный обматывать или горизонтальная замотка по мере того как клиент хочет
6. Pre отделять и tensioner: все отделяя валы эти же и легко разобранный и установленный.
обеспечение напряжения переменная гидравлическая система насоса поршеня, 2 гидравлических цилиндра на верхней части дает давление баланса.
7. ножницы столба и ролик дефлектора: ножницы столба отрезали незаконные кабели прокладок, делая упаковку на recoiler более легким.
Кодировщик на следе ролика дефлектора разрезая длина и шоу на экране касания.
тубопровод 8.Hydraulic принимает тип замка струбцины, твердую структуру и легкий для установки и для того чтобы разобрать.

Наш принцип делать машину:
1 по каждому разрезая машина подгоняна
2 держат улучшая каждую из частей разрезать линию
рассматривая удобство 3 деятельности
4 обеспечьте плавный ход всей разрезая линии
5 примечаний безопасности отмечены.

Параметры:

Сырье Законченный продукт Инструменты Сила Емкость
Катушка матери Катушки младенца
ID 508mm ID 508mm нож диска
ID220 x OD330 x 10mm
slitter
132KW
скорость
0-200m/min
OD 2000mm OD 2000mm прокладка ножа
ID220x OD260
recoiler 160KW точность
+/-0.10mm
Вес 25T Вес 25T разделитель
ID85 x OD180mm
итог
380KW
Погиб
0.5mm/m
Толщина
0.3-3mm
обнажает 1mm x 30slits, 3mm x 12slits пусковая площадка напряжения
1350 x 400mm


горб:
0.5mm

ширина
300-1600mm
Ширина
20-600mm
Прокладка нейлона:
ID85 x OD100mm



Состав и параметры:

Нет. Состав Параметры
1 Питаясь автомобиль катушки 25T
2 Двойное uncoiler дорна Φ508 mm, нагрузка 25T
3 Фидер щипка и разровнитель 5 роликов Φ160 mm, 30KW
4 Гидравлические ножницы 3 x 1600
5 Аккумулятор 1 ямы длина 3000mm
6 бортовой проводник и ролик Pres 300-1600mm широкое
7

разрезая машина
(двойной голов обмен быстро)

Φ220mm, 132KW +4KW x 3
8 моталка утиля края и кабели прокладок отжимают 7.5KW x 2
9 Аккумулятор 2 ямы длина 4000mm
10 Пре-разделитель, Tensioner, балансируя ролик

Дважды отделяющ, шерсти чувствовали напряжение
Ролик отклонения Φ320mm

11 ReCoiler (с отделять диски, толкатель) Φ508mm, 160KW, нагрузка 25T
12 Катушки discharging автомобиль 25T
13 Гидравлическая система Клапаны Rexroth, насос Yuken
14 Электрически система управления Привод DC Parker, PLC Сименс и экран касания

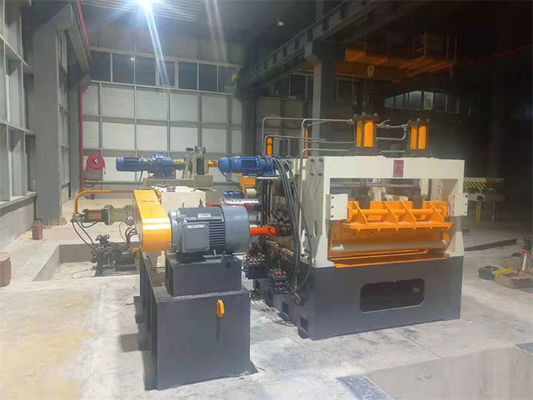

точность 3x1600 200mpm разрезая линию супер высокоскоростную стальную катушку разрезая линию машину 0

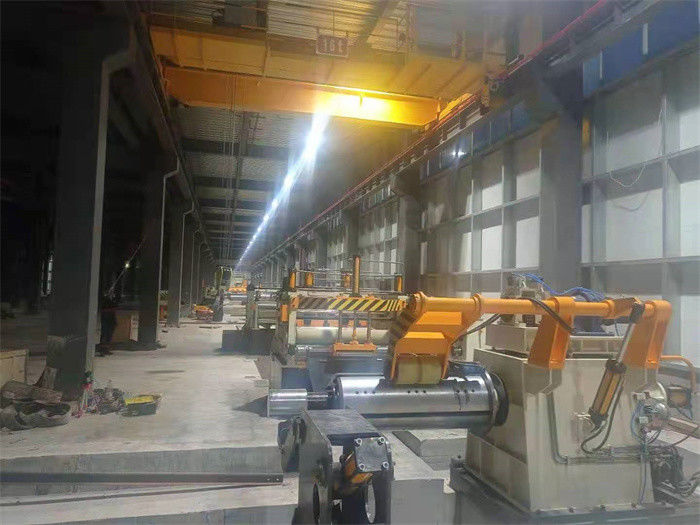

точность 3x1600 200mpm разрезая линию супер высокоскоростную стальную катушку разрезая линию машину 1точность 3x1600 200mpm разрезая линию супер высокоскоростную стальную катушку разрезая линию машину 2
