Подгонянный разрезающ линию катушку металлического листа машины высокоскоростную разрезая линии

Высокоскоростная катушка металлического листа разрезая подгонянные линии

Высокоскоростные разрезая линии линейная скорость 120m/min середин, 150m/min, максимальное до 200m/min, плюс эффективное время простоя нагружать, продевающ нитку и разгружающ about10minutes, например разрезали катушку 15T 0.3mm x 1250mm стальную на 150m/min, ем принимают 35minutes, полное 45minutes, каждое 8hour 10coils 150T.

Характеры каждого блока:

1. Катушка храня седловина: положенный одной катушке на седловину, автомобилю катушки приведенному под катушку и поднять ее вверх, которая уменьшает рабочее временя надземного крана и избегает стальной будучи поврежданным катушки если кран сразу положил катушку на автомобиль катушки.
2. Автомобиль катушки нагружая: или тип пола или тип ямы, катушка нагрузки на раскручивают дорн.

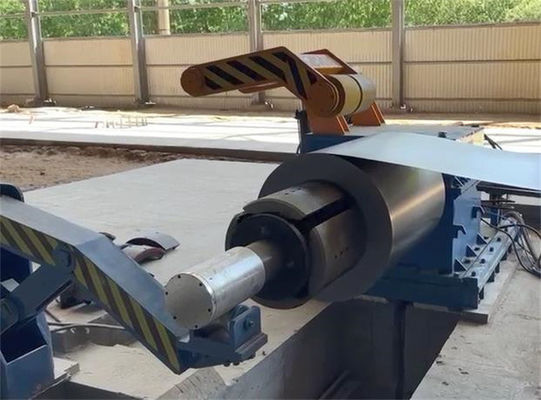

3. Uncoiler: определите дорн консольный или конец вала с поддержкой, гидравлическим дорном расширения свойственным для 508mm, и смогите установить дополнительные этапы или резиновый рукав к катушкам ID uncoiler более большим. Нагрузка на дорне меняет с различными катушками размеров.
4. Ролик прессы катушки главный, peeler копая плиту: объедините друг с другом для открытия coill возглавить и отправить в фидер щипка.
5. Сожмите фидер и preleveler: в продевать нитку этап отправьте голову катушки вперед в slitter, в автоматическом режиме, одновременном с slitter непрерывно отправляя металлический лист в аккумулятор.
6. петля аккумулятора 1# первое в земле: гидравлическая хлопая плита как мост для того чтобы позволить пропуску листа сверх в продевать нитку этап, в автоматическом режиме, аккумулировать стальному отключению в яме для того чтобы синхронизировать кормить и разрезать скорость, с электрическими датчиками на стенах ямы для того чтобы контролировать закреплять петлей.
7. Ролики прессы и бортовой проводник: к горизонтально и вертикально направьте стальную прокладку в центре разрезая машины.

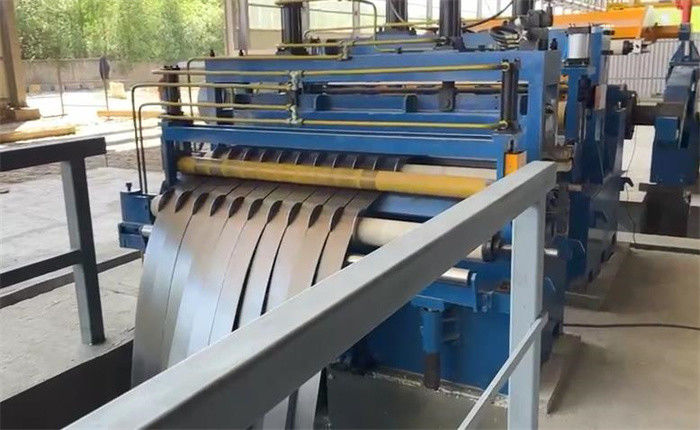

8. Главная машина, slitter: включите пару параллельных валов, одной передвижной стойки slitter, одной фиксированной стойки slitter, винта вниз с механизма, привода и передачи контролируемых водителем DC/AC, оператором для установки ножей и прокладок на двойные валы в соответствии с законченными размерами прокладок.
9. Моталка утиля края: обмотайте вверх утиль края, обматывая напряжение контролирует преобразователем частоты.
10.  яма петли аккумулятора 2#: такая же структура с ямой аккумулятора 1#, гарантировать синхронную скорость разрезать и свивать, разрезанные прокладки никогда всегда спутывает в петле.
11. Блок напряжения и скорости измеряя: гидравлические шерсти чувствовали тип или тип обеспечение ролика напряжения свивать, шифруя линейную скорость измерения перед свивать.
12. Ролик и pre разделитель дефлектора: перед свивать, отдельные стальные прокладки в направлении заказа и направляющих реек, который нужно свить острозубцы дорна.
13. Отделять overarm и recoiler: или безшовный или открытый дорн этапов, убеждаться хороший свивать, свертываясь спиралью горб ≤0.5mm, разница в ±0.10mm края, overarm разделитель гидравлически двигает вверх с катушкой свивать быть больше.
14. Электрическая система управления: PLC Сименс для того чтобы контролировать разрезая линию работая на высокой скорости.
15. Гидравлические станция и трубопроводы: Мотор насоса AC Сименс, поршень Yuken переменный насос и безшовные трубы масла.

Параметры:

План:
