Высокоскоростной датчик света точности разрезая линию машину 0.3-3 x 1250mm

Высокоскоростной датчик света точности разрезая линию машину 0.3-3 x 1250mm
Basic Properties
country of origin
Wuxi, Китай
Brand Name
Jinye
PRODUCT MODEL
0.3-3 x 1250
Trading Properties
MOQ
1SET
Packing
3 х 40 НС
period for dispatch
100-150дней
payment method
L/C, T/T
Supply Capacity
20 комплектов в год

Product Details

Выделить:

Светлый датчик разрезая линию машину

,

Точность разрезая линию машину 1250mm

,

Высокоскоростной светлый датчик разрезая линию

Coil Material: HR, CR, гальванизированная сталь, PPGI
Coil Width: 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆
Sheet Thickness: 0,3-3 мм
Coil Weight: 15T, 20T
Slitting Speed: 0-150m/min
Number Of Slitting: 3mm x 15slits, 1mm x 30slits
Min. Slit Strips: 20мм
Slit Precision: +/-0,10 мм
Slitting Knife: СКД11
Total Power: 300KW
Product Brief
Высокоскоростной датчик света точности разрезая линию (0.3-3 x 1250) Линейная скорость высокоскоростного светлого листа датчика разрезая может быть 120m/min, 150m/min, 200m/min в автоматический разрезать, для того чтобы сократить время простоя эффективный механизм аранжирован, время загрузки, продев...
Product Description

Высокоскоростной датчик света точности разрезая линию (0.3-3 x 1250)



Линейная скорость высокоскоростного светлого листа датчика разрезая может быть 120m/min, 150m/min, 200m/min в автоматический разрезать, для того чтобы сократить время простоя эффективный механизм аранжирован, время загрузки, продевая нитку и разгружать можно закончить в пределах 10minutes. В средней 15T катушке нужно 30minutes, каждый день 8hours может произвести 240T.



Непрерывный светлый лист катушки металла датчика разрезая на высокой скорости в высокой точности, каждый блок разрезать линию должен разработанно быть конструирован, подверганный механической обработке, собранный и установленный для обеспечения ровного разрезая процесса, между тем, рассматривайте особенные характеристики тонкого материала прокладки металла. Мы богатые испытанные на дизайне и сделать подгонянный разрезающ линии высокоскоростной высокой точности для тонкий разрезать металлического листа датчика.



Мы поставляли разрезать линии к Индонезии, Малайзии, Индии, Филиппинам, Вьетнаму, Саудовской Аравии, ОАЭ, Ираку, Джордан, Египту, Алжиру, Нигерии, Гане, Коста-Рика, Бразилии, Венесуэле, Колумбии, США, Kazakastan, России, Украине, etc.



Состав и план

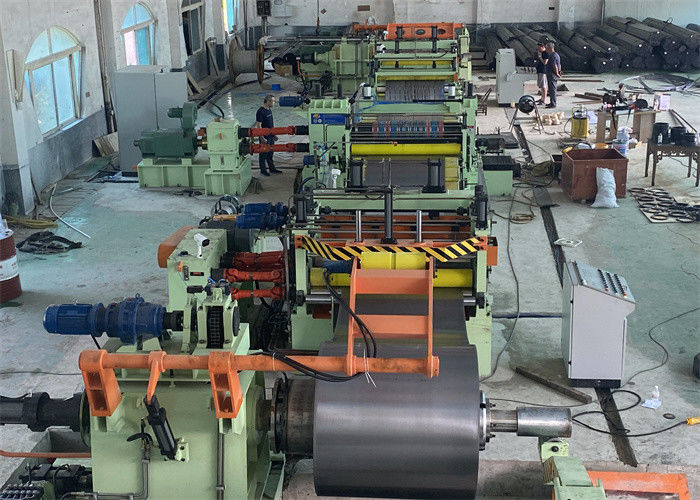

Катушка подготавливая седловину, головы автомобиля катушки фидер консервооткрывателя нагружая, Uncoiler, катушки, щипка & Пре-разровнитель, режет, делает ямки аккумулятор 1, проводника входа, моталку Slitter, утиля, аккумулятор 2 ямы, Tensioner и Пре-разделитель, ножницы столба и ролик дефлектора, recoiler с overarm разделителем, катушкой discharging автомобиль, (турникет)

  • Uncoiler: тип обычно одиночного дорна консольный для нагрузки 15-20T катушки

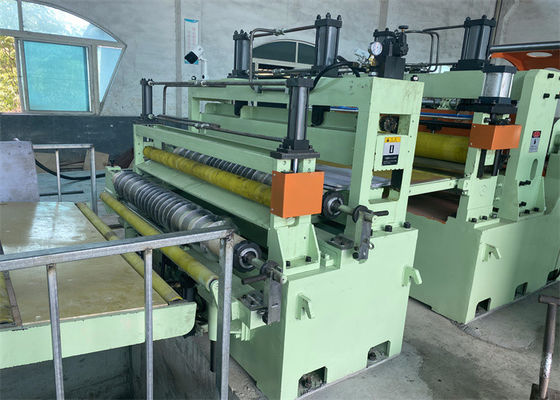

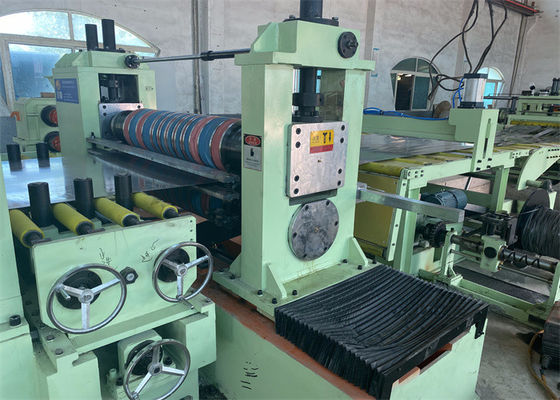

  • Slitter оборудование разрезая линии, двойные беседки сердца для ножей диска, который нужно установить дальше, двойной обмен slitters быстро опционный
  • Кабели разреза отжимают ролик: установленный на таблицу крена над моталками утиля, для того чтобы отжать разрезанные прокладки кабели не падают в петлю ямы.
  • Deburring ролик прессы: перед напрягать, заусенцы прессы на краях прокладок.
  • Напрягая станция: лучи контакта каналов зажимают шерсти чувствуемые, что обеспечили свертываясь спиралью напряжение, напрягая давление регулируемы.
  • Ролик зашифрования дефлектора: отклоните направление прокладок и линейную скорость измерения для того чтобы контролировать синхронизацию между slitter и recoiler
  • Recoiler: безшовный дорн или нормальные этапы доступны, обмотать вверх прокладки в заказе под прокладками прессы отделяя.



Параметры

Катушка матери Разрезать номер Разрезать скорость Разрезать точность Инструменты Сила Емкость

0.3-3mm толстое

ширина 300-1250mm

ID 508mm

1600mm OD

вес 15T

30strips для 0.3-1mm;

20strips для 1.0-1.5mm;

15strips для 1.5-2.0mm;

10strips для 2.0-3.0mm;

180m/min под 1mm;

120m/min 1-1.5mm;

100m/min 1.5-2.0mm;

80m/min 2.0-3mm

прокладки 20-1350mm;

≤+/-0.10mm разрезало ширину,

свертываясь спиралью горб ≤0.5mm.

Ножи: 6CrW2Si, SKD11, SLD, H13K

Прокладки: Сталь 45#

Валик: резиновый, PU звенит

Разделитель нейлона

16Mn отделяя диски

Полное 300KW

Slitter 110KW

Койлер 132KW

катушка 15T 30mins/coil x,

8hours 240T

Схема размещения

Высокоскоростной датчик света точности разрезая линию машину 0.3-3 x 1250mm

Высокоскоростной датчик света точности разрезая линию машину 0.3-3 x 1250mm

Высокоскоростной датчик света точности разрезая линию машину 0.3-3 x 1250mmВысокоскоростной датчик света точности разрезая линию машину 0.3-3 x 1250mm
