Нержавеющая сталь Fly Shear Cut To Length Line

Нержавеющая сталь Fly Shear Cut To Length Line
Stainless Steel Fly Shear Cut To Length Line

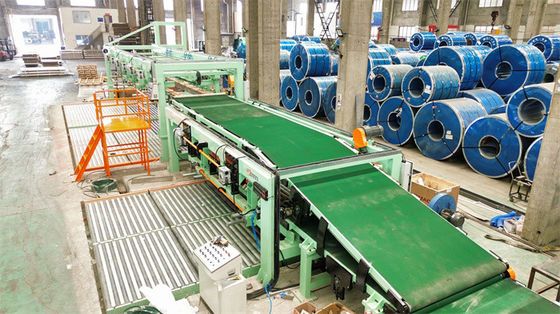

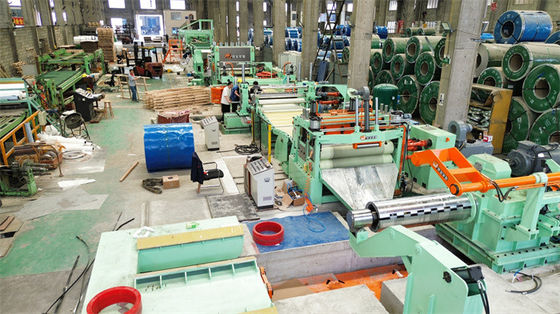

Нержавеющая сталь Fly Shear Cut To Length Line Нержавеющая сталь Fly Shear Cut To Length Line Нержавеющая сталь Fly Shear Cut To Length Line Нержавеющая сталь Fly Shear Cut To Length Line

Большие изображения :  Нержавеющая сталь Fly Shear Cut To Length Line

Подробная информация о продукте:
Место происхождения: Укси, Китай
Фирменное наименование: Jinye
Номер модели: Муха (0,2-2) x 850
Оплата и доставка Условия:
Количество мин заказа: 1 комплект
Упаковывая детали: 40HC x 3
Время доставки: 120-180days
Условия оплаты: T/T
контакт

Нержавеющая сталь Fly Shear Cut To Length Line

описание
Имя: 6Hi выравниватель вращающейся стрижки муха стрижка резка на длину Листовой материал: Нержавеющая сталь 304, 316, сплав цинк-никеля
Толщина листа: 0.2-2mm Ширина листа: 200-850mm
Идентификатор катушки: 508mm, 610mm катушка OD: 1800 мм
Вес катушки: 15t Скорость резания: 180 штук в минуту.
Длина резки: 200-3000mm Резать стиль: Роторные ножницы
Уровнитель: Сервоустановить Общая мощность: 300 кВт
Территория: 30m x 8m Укладчик: Двойные сборники
Выделить:

6Hi Вырезать на длину линии

,

СУС на длину линии

,

линия из нержавеющей стали

Автоматическая линия резки в размер с роторными ножницами для нержавеющей стали 0,3-3 X 1000

Линия резки в размер с роторными ножницами и 6-валковым правильным устройством для нержавеющей стали SUS 0,2 - 2 X 850



Линия резки в размер с роторными ножницами, изготовленная нашей компанией, отличается высокой скоростью и точностью, особенно подходит для резки тонколистового короткого листового металла:

  • Резка на лету подходит для резки длинных листов (тысячи метров) из тонколистового рулонного материала.
  • Частота резки на лету может достигать 150 раз/мин. Линейная скорость 80 -100 м/мин
  • Резка коротких листов означает высокочастотную непрерывную резку с высокой производительностью.
  • Высокоточный 6-валковый правильный станок, ламинатор пленки, двойные штабелеры - это высокопроизводительная компоновка.
  • Линия резки на лету для 0,3 -3,0 мм x 1000 ммШ x 200 -3000 ммД.
  • Регулировка правильных валков осуществляется автоматически с помощью сервопривода, прижимающего опорные валки.

Параметры:

Входное сырье и готовая продукция
Сырье Горячекатаная / холоднокатаная нержавеющая сталь
Механические свойства Предел прочности σb≤800 МПа, σs≤550 МПа
Толщина 0,2-2,0 мм, 0,3-3,0 мм
Ширина 200 мм-1000 мм (макс.)
Наружный диаметр рулона ≤Φ1500,1800 мм
Внутренний диаметр рулона Φ508 мм (увеличение до Φ610 мм с прокладками)
Максимальный вес 10 тонн, 15 тонн, 20 тонн
Длина листа 200 - 3000 мм
Допуск по длине L 0 = 1 м±0,3 мм (равномерная скорость)
L 0 = 1 м±0,4 мм (ускорение / замедление)
Допуск по диагонали L 1 = 1 м±0,5 мм
Высота штабелирования 650 мм макс. (деревянная опора прибл. 150 мм в высоту)
Максимальный вес штабелирования 5 тонн



  Параметры резки на лету
1 Линейная скорость 0-80 м/мин
2 Скорость заправки 0-15 м/мин
3 Электропитание 380 В / 50 Гц / 3 фазы
4 Установленная мощность Около 220 кВт
5 Способ поперечной резки Резка двумя ножами на лету
Режущий механизм - трековая резка
6 Способ управления AC, ЧПУ и управление ПЛК
7 Приводной двигатель a. Двигатель разматывателя: AC 30 кВт b. Двигатель правильного станка: AC 75 кВт

c. Серводвигатель для резки на лету:

AC 90 кВт



Состав:

  Пункт Кол-во
1 Станция загрузки 1
2 Загрузочная тележка 1
3 Разматыватель 1
4 Прецизионный правильный станок (19 валков) 1
5 Сервоустройство подачи (включая устройство ламинирования) 1
6 Роторный высокоскоростной резак на лету 1
7 Трехступенчатый ленточный конвейер 1
8 1й Автоматический штабелер листов 1
9 2й Автоматический штабелер 1
10 Гидравлическая система 1
11 Пневматическая система 1
12 Система смазки 1
13 Электрическая система 1



Характеристики:

  1. Линия резки в размер предназначена для изготовления плоских стальных листов определенной длины путем правки и резки в размер, состоит из разматывателя, правильного станка, роторных ножниц, штабелера и т. д. с вспомогательными функциями загрузки рулона, измерения длины, нанесения пленки, подачи и вывода листов и т. д.
  2. Рабочий процесс: разматывание, правка 19-валковым 6-валковым правильным станком, измерение длины, роторная резка на лету, разрезанные листы поступают в первый штабелер, пока количество штабелирования не достигнет заданного значения, затем вручную переносятся во второй штабелер. Пока листы перемещаются во второй штабелер, выгружайте листы на первый подъемный стол с помощью рольганга, а затем первый штабелер возвращается в рабочее состояние. Таким образом, резка одного стального рулона может выполняться непрерывно.
  3. Рабочий процесс автоматический, с использованием сервоуправления ПЛК и HMI. На сенсорном экране можно задавать размеры листов, количество штук, рассчитывать вес листов, кроме того, есть функции: установка скорости подачи, установка длины подачи, установка количества подач, переключение между ручным и автоматическим режимами, автоматический запуск, автоматическая остановка, пауза, обнуление счетчика, кнопка вперед-назад, резка вверх-вниз, аварийная сигнализация и т. д.
  4. Хромированные валки, валки из полиуретана, воздуходувка и т. д. играют роль в защите поверхности листа от повреждений.
  5. За исключением ручной заправки, все работает в автоматическом режиме.

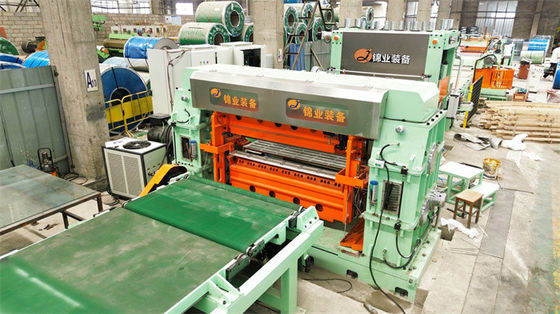

Нержавеющая сталь Fly Shear Cut To Length Line 0Нержавеющая сталь Fly Shear Cut To Length Line 1
