Линия резки листовой стали высокой точности высокоскоростная с автоматическими двойными Слиттерс

Линия резки листовой стали высокой точности высокоскоростная с автоматическими двойными Слиттерс
Basic Properties
country of origin
Wuxi, Китай
Brand Name
Jinye
PRODUCT MODEL
(0.3-3) x 1500
Trading Properties
MOQ
1SET
Packing
4 х 40 НС
period for dispatch
120 -180дней
payment method
L/C, T/T
Supply Capacity
10 комплектов в год

Product Details

Выделить:

Металл высокой точности разрезая линию

,

металл ширины 300mm разрезая линию

,

лист ширины 1500mm разрезая линию

Product Name: Линия резки листовой стали высокой точности высокоскоростная с автоматическими двойными Слиттерс
Material: , лист катушки GI
Coil Width: 300-1500mm
Coil Thickness: 0,3-3 мм
Coil Weight: 25Т
Coil ID, OD: 508мм, 2000мм
Number Of Slitting: 1мм х 30полосок
Slitting Speed: 0-150 м/мин
Double Slitters: Быстрое изменение
Coils Unloading: турникет
Land Area: 28м х 13м
Total Power: 320 кВт
Recoil Mandrel: 508 мм
Product Brief
Линия резки листовой стали высокой точности с двойными Слиттерс быстрого изменения Двойные продольно-резательные станки являются хорошим решением для заводов по переработке рулонного металла, позволяющим обеспечить высокую производительность продольно-резальных станков, поскольку двойные продольно-р...
Product Description

Линия резки листовой стали высокой точности с двойными Слиттерс быстрого изменения



Двойные продольно-резательные станки являются хорошим решением для заводов по переработке рулонного металла, позволяющим обеспечить высокую производительность продольно-резальных станков, поскольку двойные продольно-резательные станки заменяются друг другом быстро, занимая всего около 15 минут. Без двойных продольно-резательных станков квалифицированному рабочему требуется 1-2 часа, чтобы расположить и отрегулировать продольно-резательные ножи и проставки на валах продольно-резательного станка, вся линия продольной резки должна остановиться и ждать, пока продольно-резательный станок будет готов с вновь установленными режущими инструментами. Если выполняется двойная резка, за этот период можно разрезать еще один рулон.



Процесс быстрой замены:

1. Разблокируйте универсальные шарниры, откройте гидравлический пресс на ножках продольно-резательной машины.

2. Моторизованная онлайн-резательная машина для выхода на платформу обмена.

3. Моторизованное перемещение платформы так, чтобы другая продольная резка была обращена в онлайн-позицию.

4. моторизованное перемещение другой продольной резки онлайн

5. Гидравлический пресс на другой ножевой машине, подсоедините приводной вал и зафиксируйте.

6. Перед заменой режущие инструменты были установлены и отрегулированы.



Мы поставили

Один комплект линии двойной продольной резки 3x1250 на Филиппины

один комплект 4x1850 двойнойлиния продольной резкив Южную Африку,

Один комплект 3 x 1600 двойных продольно-резательных станков в Индонезию.

один комплект 3x2000 головок двойной резки во Вьетнам,

один комплект головок двойной продольной резки 6х1700 в Россию,

Один комплект двойных продольно-резательных машин 6x2000 в Индию

Один комплект двойной продольно-резательной машины 8x2000 в Алжир





Конструкция наших двойных продольно-резательных станков (двойных продольно-резательных станков) обеспечивает превосходные характеристики:

  • Одна продольно-резательная головка работает в режиме онлайн, на другой продольно-резательной машине рабочие расставляют дисковые ножи и проставки.
  • После расстановки автоматически проверьте зазоры ножей на правильность.
  • Обменивайте двойные ножовки на обменной платформе в режиме Jog.
  • Этот процесс занимает всего четверть времени.



Когда клиенты хотят разрезать стальные рулоны большого диапазона, например, 0,3–6 мм, 0,4–8 мм, мы изготавливаем два продольно-резательных станка с разными режимами резки: один продольно-резательный станок предназначен для резки тонких рулонных листов, а другой больше для резки более толстых рулонных листов.

Мы поставили двойные продольно-резательные станки 6x1600: один продольно-резательный станок толщиной 0,3–3 мм, а другой — продольно-резательный станок толщиной 2–6 мм. Клиенты очень довольны дизайном, независимо от толщины рулона, он получит хороший результат резки.



Две продольно-резательные машины могут приводиться в движение одним приводным двигателем и трансмиссией, или каждая продольно-резательная машина имеет один двигатель и трансмиссию, режущая головка которой выезжает и возвращается обратно по рельсам, без необходимости использования одной сменной платформы. Однако одна сменная платформа необходима, когда для одной линии продольной резки требуется более двух продольно-резательных станков.



Состав и параметры:

Нет. Состав Параметры
1 Питательная катушка автомобиля 20Т
2 Разматыватель с двойной оправкой Φ508 мм, нагрузка 20 т.
3 Пинч-питатель и пятивалковая правильная машина Φ160 мм, 30 кВт
4 Гидравлические ножницы 3 х 1500
5 Роликовый стол трансмиссии Длина 3000 мм
6 боковая направляющая и прижимной ролик Ширина 300-1500 мм
7

продольно-резательная машина

(быстрая замена двойных головок)

Φ220 мм, 110 кВт + 4 кВт х 3
8 Намотчик кромочного лома и пресс для хвостов полос 4кВт х 2
9 Ямный аккумулятор Длина 4000 мм
10 Предварительный сепаратор, натяжитель, балансировочный ролик

Дважды разъединить, натянуть шерстяной фетр.

Отклоняющий ролик Φ320 мм

11 ReCoiler (с разделительными дисками, толкателем) Φ508 мм, 132 кВт, нагрузка 20 т.
12 Тележка для разгрузки рулонов 20Т
13 Гидравлическая система Клапаны Rexroth, насос Yuken
14 Электрическая система управления Привод постоянного тока Parker, ПЛК и сенсорный экран

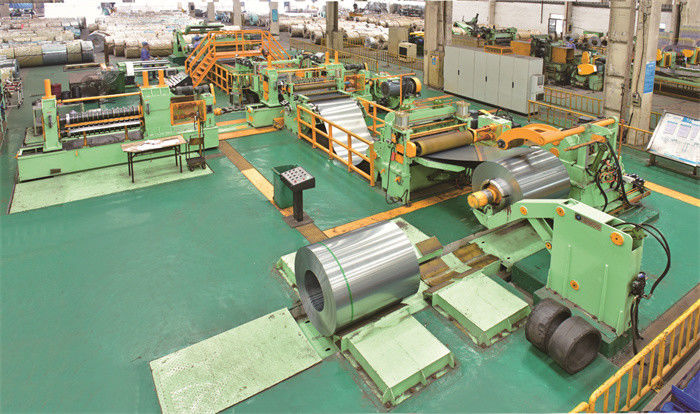

Линия резки листовой стали высокой точности высокоскоростная с автоматическими двойными Слиттерс

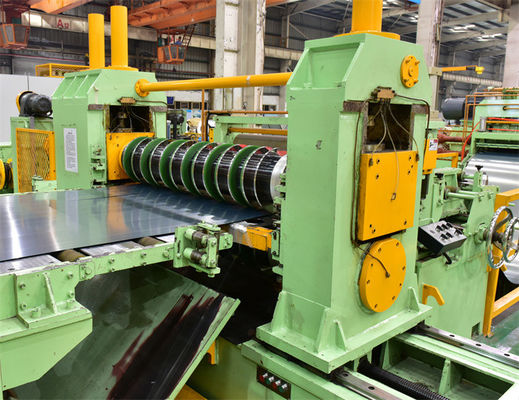

Линия резки листовой стали высокой точности высокоскоростная с автоматическими двойными СлиттерсЛиния резки листовой стали высокой точности высокоскоростная с автоматическими двойными Слиттерс
