Высокоточная линия резки металлических листов с быстрыми сменными двойными резками

Высокоточная линия резки металлических листов с быстрыми сменными двойными резками
Basic Properties
country of origin
Wuxi, Китай
Brand Name
Jinye
PRODUCT MODEL
JY (0.3-3) x 1300
Trading Properties
MOQ
1SET
Packing
4 х 40 НС
period for dispatch
120 -180дней
payment method
L/C, T/T
Supply Capacity
10 комплектов в год

Product Details

Выделить:

Металлический лист высокой точности разрезая линию

,

металл катушки 508mm разрезая линию

,

Лист 300KW разрезая линию

Product: Высокоточная линия продольной резки листового металла с двойными продольно-резательными станками
Material: , лист катушки GI
Coil Width: 300-1300мм
Coil Thickness: 0,3-3 мм
Coil Weight: 15-20T
Coil ID, OD: 508мм, 1800мм
Number Of Slitting: 3 мм х 12 полосок
Slitting Speed: 0-150 м/мин
Double Slitters: Быстрый обмен
Coils Unloading: турникет
Land Area: 25м х 13м
Total Power: 300КВт
Recoil Mandrel: 508 мм
Product Brief
Высокоточная линия для резки металлических листов с быстрыми переключателями Двойные резаки - хорошее решение, когда заводы по переработке стальной катушки нуждаются в высокой производительности, для двух резаков обмен между собой быстро, это занимает только около 15 минут.Традиционно квалифицирован...
Product Description

Высокоточная линия для резки металлических листов с быстрыми переключателями



Двойные резаки - хорошее решение, когда заводы по переработке стальной катушки нуждаются в высокой производительности, для двух резаков обмен между собой быстро, это занимает только около 15 минут.Традиционно квалифицированным рабочим требуется 1-2 часа для установки и регулирования режущих ножей и распределительных устройств на валах режущих устройств, когда есть одна голова резчика на линии резки, вся линия должна остановиться и ждать, пока резчик будет готов с недавно расположенными ножами и распределителями.в случае непрекращающейся резки пропускается другая катушка.



Быстрый процесс изменения:

1. разблокировать приводные соединения, открыть гидравлический пресс на ногах.

2Моторизованный вышел на обменную платформу.

3. моторизованный перемещение платформы, чтобы позволить другому слайтер обращенный к линии положения.

4. Моторизованный перемещение другого резчика в сети

5. гидравлический пресс ноги другого резчика, подключить приводной вал и блокировку.

6. перед заменой были установлены и настроены режущие инструменты.



Мы снабжали

один набор 3x1250 двойных режущих голов на Филиппины

один набор двойных режущих голов 4x1850 в Южную Африку,

Один набор 3х1600 двойных резцов режущей линии в Индонезию

один набор двойных режущих голов 3x2000 в Вьетнам,

один набор двойных режущих голов 6x1700 в Россию,

Один набор 6x2000 двойных резцов режущей машины в Индию

Один набор 8х2000 двойных резаков режущих линию в Алжир





Наш дизайн двойных резцов дает очень хорошие результаты:

  • Одна голова резчика работает на линии, рабочие размещают дисковые ножи и распределители на другой резчике.
  • После установки, автоматически проверяйте разрывы ножа на правильность.
  • Обмен двойных резцов на обменной платформе в режиме Jog
  • Этот процесс занимает всего четверть часа.



Когда клиенты хотят разрезать большой диапазон стальных катушек, например, 0,3-6 мм, 0,4-8 мм, мы делаем два резака с разными функциями резания, один резак для резания тонких листов катушек,Другой резчик больше для резки более толстых катушек.

Мы поставили 6х1600 двойных резаков, с одной резачкой 0,3-3 мм и другой резачкой 2-6 мм. Клиенты очень удовлетворены дизайном, независимо от толщины катушки, которую нужно разрезать,Он получит хороший результат резки..



Обе резки могут быть приводятся одним приводом и коробкой передач, или каждый резкий двигатель имеет один двигатель и коробку передач, голова резки выходит и возвращается на рельсы,без необходимости одной биржевой платформыНо одна обменная платформа необходима, когда для одной режущей линии требуется больше двух резачей.



Состав и параметры:

Нет, нет, нет. Состав Параметры
1 Автомобиль питания катушки 15-20 Т
2 Двухмоторный разворачиватель Φ508 мм, нагрузка 20 т
3 Питальщик и пятиколесный выравниватель Φ160 мм, 30 кВт
4 Гидравлический сдвиг 3 x 1300
5 Переменная рулевая таблица длина 3000 мм
6 боковой гид и Pres Roller Ширина 300-1300 мм
7

режущая машина

(быстрый обмен головами близнецов)

Φ220 мм, 110 КВт +4 КВт x 3
8 Скручиватель краевых отходов и ресницы Спрес 4 КВт х 2
9 Аккумулятор ямы Длина 4000 мм
10 Предварительный сепаратор, натягатель, балансирующий ролик

Дважды отделяющийся, шерсть чувствовала напряжение

Φ320 мм отклонение ролика

11 ReCoiler (с разделяющими дисками, толкатель) Φ508 мм, 132 КВт, нагрузка 20 Т
12 Коулинги, выпускающие тележки 20T
13 Гидравлическая система клапаны Рексрота, насос Юкена
14 Электрическая система управления Паркер DC привода, PLC и сенсорного экрана

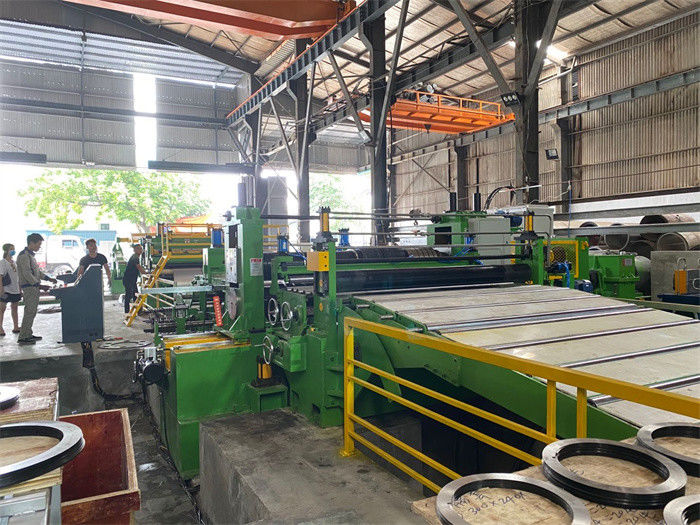

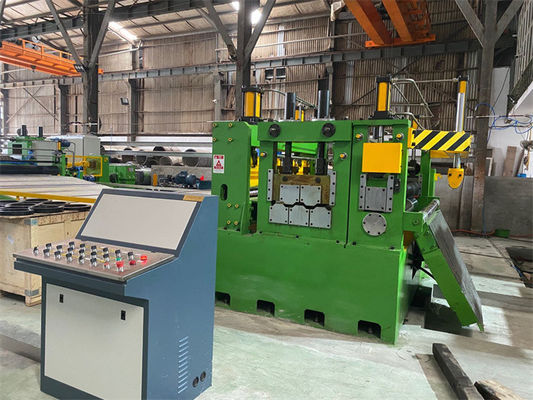

Высокоточная линия резки металлических листов с быстрыми сменными двойными резкамиВысокоточная линия резки металлических листов с быстрыми сменными двойными резками
