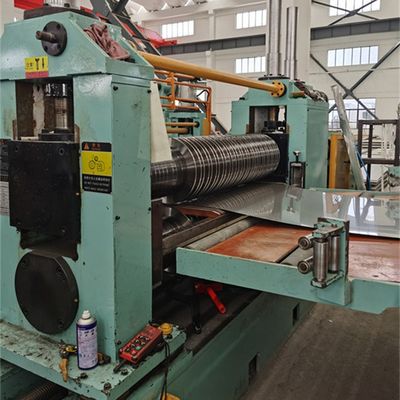

Стальная катушка разрезая линию для холоднопрокатного листа стали CR (0.2-3 x 1250)

Линия резки стальной катушки для холоднокатаного стального листа CR(0,2-3 х 1250)

Описание

Линия резки стальных катушек - это оборудование с высокой пластичностью, используемое для резки и перемотки импортированных или отечественных крупных стальных катушек в более узкие стальные катушки той же длины.В общем, этот процесс состоит из автоматического питания, требуемой резки стальной катушки, движения держателя катушки, катушки и резки порта.подходящий для резки и перемотки различных металлических материалов с катушками, такие как холоднокатаная углеродистая сталь, нержавеющая сталь, окрашенная стальная плита, алюминиевая плита и т.д.

Согласно различным процедурам работы, существует три различных типа линий производства резания стальных катушек: ручная, полуавтоматическая и полностью автоматическая.полуавтоматическое и полностью автоматическое оборудование оборудовано программируемыми контроллерами, который может автоматически завершить весь процесс резки и отслеживать различные параметры работы в режиме реального времени, повышая эффективность производства и качество продукции.

По сравнению с ручным оборудованием для резки, линии по резке стальных катушек с более высокой автоматизацией имеют такие преимущества, как высокая эффективность работы, простая эксплуатация, высокая точность,и надежное качество продукцииПоэтому он широко используется в линейках производства холодной обработки стали в таких отраслях промышленности, как стальные трубы, здания, солнечная энергия, электричество, мебель, автомобили, электроника и т. д.

Углеродистые стальные листы являются наиболее распространенными металлическими листами, большинство из них - низкоуглеродистые (мягкая сталь), средние и высокоуглеродистые листы - высококачественная высокопроницаемая сталь,горячекатаные катушки из углеродной стали HR имеют более толстый диапазон стальных листов перед процессом холодной проката,

Холоднокатаная стальная катушка представляет собой тонкие листы после холодной прокатки, диапазон толщины обычно ниже 2 мм, минимальная толщина может составлять около 0,2 мм, она требует высокой точности высокоскоростного резки.Мы часто видим CRМы предоставляем различные варианты конфигурации линии резки для клиентов, чтобы выбрать, что нужно клиенту рассказать их план производства,затем мы рассчитываем скорость резкиКаждая линия резки индивидуальна, поэтому наиболее подходит для клиента.

Состав и параметры:

1)Коуль подготовки седла, 20Т нагрузки

2)Однокатушка с разворачивающим устройством (508 мм с прокручивающим устройством с прокручивающим устройством мощностью 7,5 кВт)

3)Устройство для выпрямления и лопаты с головой катушки

4)двойные ролики и 5-роллевые выравниватели и сдвиги головки катушек (30KW AC)

5) Скважина аккумулятора 1 (3 м длины, 3 м глубины, 1,6 м ширины)

6)Побочное руководство перед резкой (300-1300 мм регулируемый диапазон)

7)Slitter ((двойные головы быстрая замена является необязательным), 220 мм борта, 110KW DC

8)рельсовая установка (находится ниже таблицы передачи) 4КВт переменная частота

9) аккумулятор 2 (3 м в длину, 4 м в глубину, 1,6 м в ширину)

10) предварительный сепаратор и натягатель, дефлекторный ролик

11)Возвращающая катушка с сепараторной прессой 508 мм бесшовным мандролом

12)Катушка для разгрузки катушек, нагрузка 20 т

13)Гидравлическая система, пневматическая система насос 7,5 кВт

14)Электрическая система управления

Процесс оформления:

Коулинная подготовка седла, Коулинная загрузка автомобиля, Одномазка Uncoiler с прессовым роликом, Коулинная голова пилинг, Щелчок кормильщик & 5 роликов предварительный выравниватель, стрижка, Pit loop 1, боковой гид, Slitter, Scrap виндер,Круглая петля 2, Напрягатель и предварительный сепаратор, ролик для сдвига и дефлектор, рекойлер с сепаратором сверху руки, катушка для разгрузки катушек, (свинцовая машина)

Параметры:

Конфигурация:
