Машины для резки плит с тяжелыми катушками для стальных катушек более 10 мм 35Т
Машины для резки тяжелых плит специализируютсяпроизводственная линияиспользуется для резки широких металлических пластин (обычно толщиной 3 мм или более) вдоль в несколько узких полос.Wприменяется в сталелитейной промышленности,Производство труб ERW, прокат металлических профилей,судостроение, производство сосудов под давлением, строительная техника и другие отрасли.Мы разрабатываем и производим линию для резки катушек из углеродистой стали размером 14 x 2000 для индийского рынка, вся линия весит около 200 тонн, отправляется в 8 контейнеров (два из них плоские стойки).
Основные компоненты

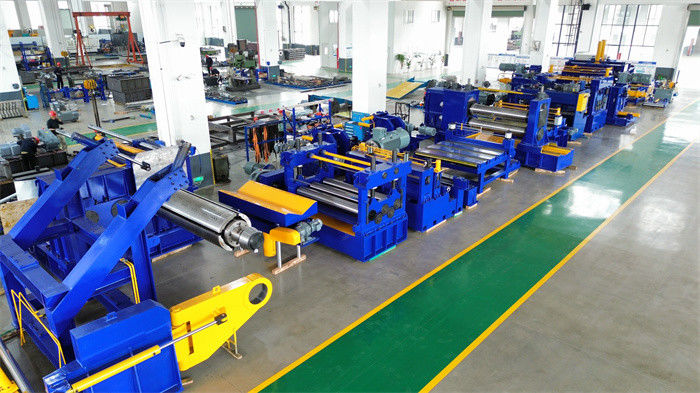

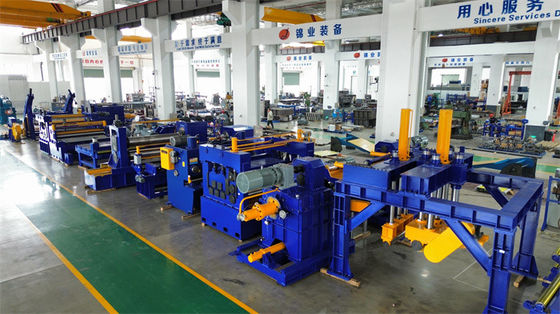

Состоит из разворачивающейся секции, разрезающейся секции и отступающей секции, а также гидравлической/пневматической/электрической системы и разрезающего аксессуара.
РазворачиватьРаздел:
35T катушки погрузчиком, 35T двойные мандрели разворачивателя, портальной рамы катушки открывателя головы, двойной ролики и 5 роликов предварительного выравнивателя, катушки головы, первой ямы петли ((передачи ролика стол)
Разрезная секция
Центральное руководство, Slitter (двойной пропорциональный сдвиг доступен), резка края и обмотки, вторая яма петля
Прокатная секция
Пре-сепаратор дважды, шерстяной пленки напряжение, 5 роллов напряжение, отклонение ролл, отталкиватель с пресс-сепаратором, катушки разгрузки машины
Гидравлическая, пневматическая и электрическая системы
Гидравлические станции, подставки клапанов и трубопроводы
Электрические кабинеты приводов, панели операторов
Приборы для резки
Режущие ножи, распределители, разделяющие диски и распределители и т.д.
Параметры:
Мощность резки
| Толщина |
Максимальное количество разрезов |
Максимальная скорость резки |
| 13-14 мм |
3 полоски |
30 м/мин |
| от 11 до 12 мм |
4 полоски |
30 м/мин |
| от 8 до 10 мм |
6 полос |
30 м/мин |
| 7-8 мм |
10 полос |
40 м/мин |
| от 5 до 6 мм |
15 полос |
50 м/мин |
| 2-3 мм |
18 полос, 32 полосы |
60 м/мин, 40 м/мин |
МашинаПараметры
| |
Положение |
Параметры |
| 1 |
Седалище для подготовки катушек, вагон для загрузки катушек |
35Tload, двигатель ходьбы мощностью 4 kW |
| 2 |

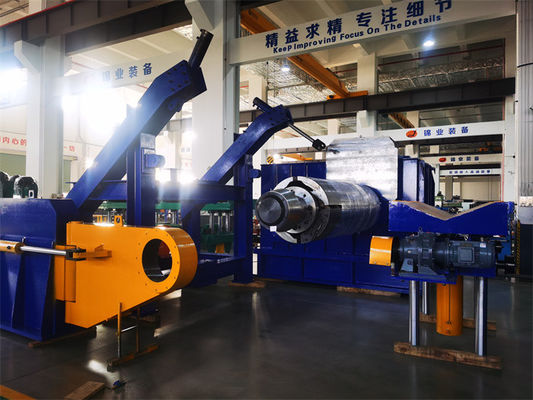

двойной мандрель разворачивающий, |
35Т медная катушка, 37КВт x 2 переменного тока |
| 3 |
Портал катушки-голова Пресс ролл, выпрямление и лопаточное устройство |
7.5КВт переменного тока, гидравлические действия |
| 4 |

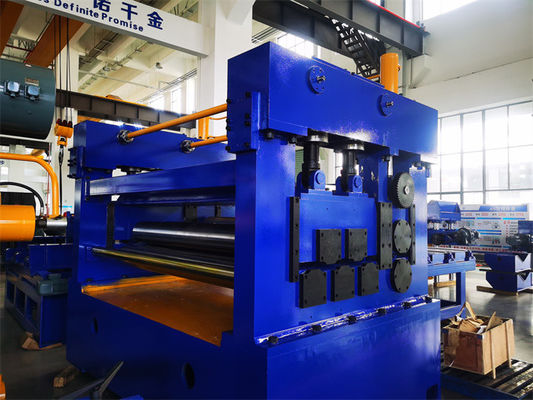

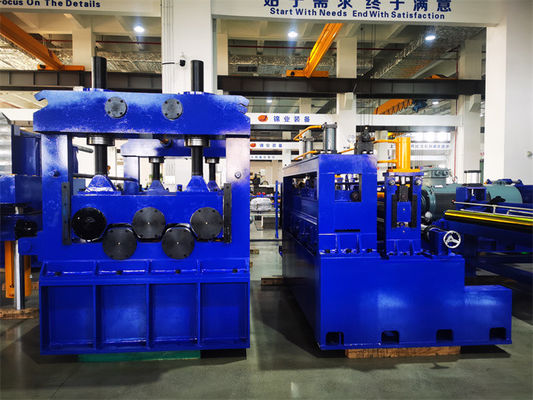

двойные ролики с зажимами и 5-ролловый выравниватель и стрижка головки катушки |
3 КВт x 2 + 90 КВт Φ230/200×2100 мм |
| 5 |
Перекресток1
(таблица передачи)
|
Длина 4 м, ширина 2,2 м, глубина 4 м |
| 6 |
Боковой гид |
Гидравлическая регулировка 800-2000 мм |
| 7 |
Слиттер |
ID360 x OD600 x 20 мм
Нож 6CrW2Si, 250 кВт
|
| 8 |
Скрап-виндер или виндер-разрушитель |
11 КВт х 2 |
| 9 |
Перекресток 2 |
6 м длины 2,2 м ширины 5 м глубины |
| 10 |
Сепаратор, 5 роллов Напряжение |
ID130xOD250 x 6 мм отделяющие диски, 5 роликов двигателя привода напряжения |
| 11 |
Рекойлер |
350 кВт Ф760 мм |
| 12 |
Автомобиль для разгрузки катушек |
Нагрузка 35 т, 4 кВт |
| 13 |
Гидравлическая система |
12 МПа, 15 Вт |
| 14 |
Электрическая система управления |
Сименс ПЛК, ИНОВАНЦИЯ AC привода
Общая мощность: 700 кВт
|
Ключевые особенности
Высокая жесткость: Тяжелые рамки и валы лопастей выдерживают высокие силовые натяжения.
Автоматизация: PLC/CNC контролирует расстояние между лезвиями, скорость и напряжение.
Прочные лезвия: Покрытые или заменяемые лезвия продлевают срок службы.
Безопасность: аварийная остановка, защитные крышки и световые шторы.
Высокая производительность:каждая катушка разрезается в течение одного часа, 35T x 8 = 360T.
