Тонкая линия машина металлического листа обрабатыванная изделие на определенную длину с триммером края
Линия листа катушки металла обрабатывая изделие на определенную длину один из наших главных продуктов машины, мы изготовляет линию машины металлического листа обрабатыванную изделие на определенную длину для 15years, поставляла обрабатыванную изделие на определенную длину линию к Малайзии, KSA, ОАЭ, Нигерии, Алжиру, США, России, Эфиопии, Египту, etc, около 30 странам,
Листы катушки могут быть горячекатаные, холоднопрокатные, гальванизированные стальные листы, лист нержавеющей стали, алюминий в листах, линия светлого листа датчика обрабатыванная изделие на определенную длину имеет точный выравнивать и быстрое вырезывание. Плоскостность +/-1mm листа на квадратный метр, быстрый стоп режа 2m x 28pcs/min.
Непрерывный ход разровнителя, питаться длины сервопривода и быстрых пневматических ножниц обеспечить деятельность высокоскоростной и высокой точности, штабелируя скорость следует приходя отрезанные листы и штабелирует каждый лист быстро по-одному, для 2mm x 1250 катушек x 15T, оно принимает 20minutes для того чтобы отрезать, о катушке 40minutes одно.
План
2 набора свертывают спиралью подготовку седловины, одиночного uncoiler дорна с задним натяжением, пресса и peeler головы катушки, 4 высокий разровнитель, петля ямы, центральный проводник, отладка длины сервопривода с киносъемкой, быстрые ножницы, таблица пояса доставки, один или два набор штабелеукладчик, автомобили выхода или таблицы крена.
Состав
- Сверните спиралью седловину, катушки магазина один или два для положения боевой готовности, нагрузки 20T
- Автомобиль катушки нагружая. катушка нагрузки на дорн uncoiler, подниматься up-down и идти fwd-bwd.
- Одиночное uncoiler дорна: гидравлический дорн для стандартного Ф508mm, мотор расширения заднего натяжения установлен для стабилизированный раскручивать и выравнивать, централизующ основание uncoiler для обеспечения центра катушки на ceterline.
- Разровнитель 2+15 роликов: 4Hi, 4 ролика строк резервных, DC 75KW.
- питаться длины 7Servo: Измерять длины сервопривода (2+5+2 ролика управляемого мотором и регулятором сервопривода)
- Пневматические быстрые ножницы стопа: вырезывание от вниз, который нужно поднять, более низкая в-образность расшатанного вала лезвия.
- Ленточный транспортер: транспортируйте законченные листы к штабелеукладчику
- Штабелеукладчик: штабелировать нагрузку 5T.
- Автомобиль листов: поставьте листы вне, тогда пакующ. могут быть 2 автомобиля, одного работая и другого ждать.
Параметры:
| Высокоскоростной светлый датчик обрабатывает изделие на определенную длину |
Параметры |
| Стальная толщина листа катушки (mm) |
0.2-1.5mm, 0.25-2.0mm, 0,3 -3.0mm, 0.4-4.0mm |
| Стальная ширина листа катушки (mm) |
600mm, 1000mm, 1250mm, 1600mm |
| Раскручивая нагрузка (MT) |
10T, 15T, 20T |
| линейная скорость (mpm) |
80m/min |
| Режущ точность (mm) |
±0.50mm /2m в длине
|
| Выравнивать точность |
≤±1.0mm/m2 |
| Резать заусенцы |
≤3% из толщины |
| Штабелировать точность |
≤1.0mm в ширине, ≤1.5mm в длине, |
| Полная сила (KW) |
100KW | 130KW | 150KW |
| Территория (l x w) |
25m x 10m |
Точный делать:
| Часть |
Материальный, обрабатывающ, бренд |
| вал, ось, ролик |
42CrMo, HB250-275 |
| Рамка, основания |
Q235-A, (16Mn) стальные пластины Q345 сваривая, обжигая обработка |
| Тело коробки передач |
Q345 плиты сваривая, термическая обработка, взрывать песка, картина праймера |
| Шестерни: |
40Cr ковкая сталь, HB240-255, зубы смотрит на затвердетый, смолотые зубы |
| Этапы Uncoiler: |
Литая сталь 55#, закалять, трудное покрытие хрома и полировать |
| Гидронасос |
Насос pistion Yuken переменный |
| PLC |
Сименс S200 |
| Подшипник |
HRB, ZWZ, SKF |
| Пневматические части |
Airtac, SMC |

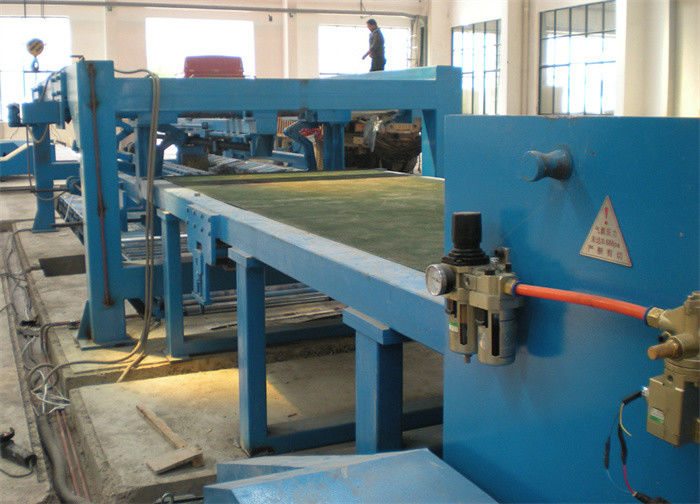

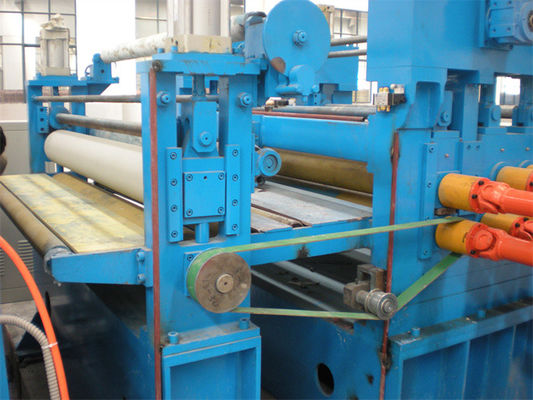

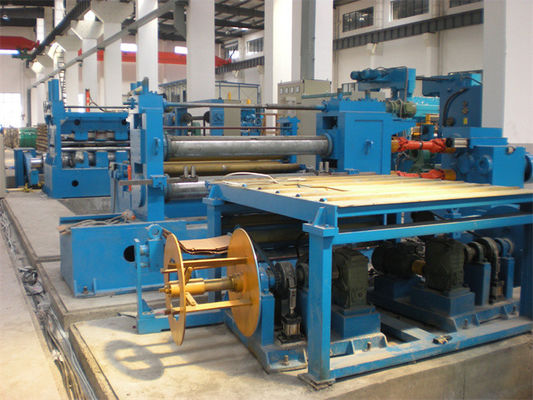

Фото:
